Instale os pneus esquerdo e direito 5 e 6 na estrutura da roda traseira 7 com ferragens e aguarde a próxima
etapa de instalação.
D. Rodas dianteiras/estrutura da roda traseira/conjunto da estrutura principal

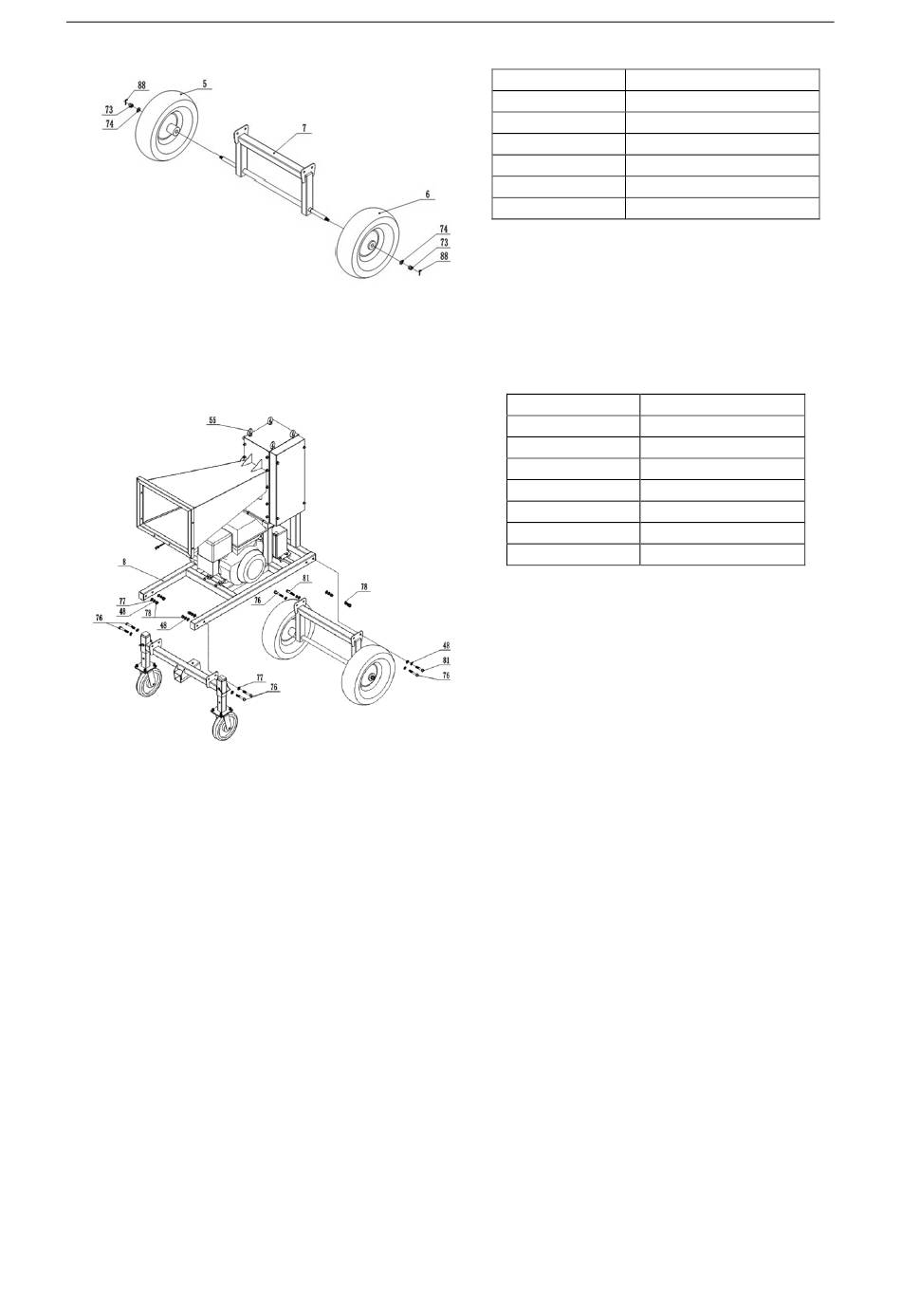

Pelo menos dois olhais 55 devem ser selecionados como os principais pontos de elevação, levante a estrutura
principal 8 lentamente a uma altura de 50-70 cm acima do solo com um dispositivo de elevação com
capacidade de elevação de mais de 1000 kg, prestando atenção à segurança. Conforme mostrado na figura
acima, as rodas dianteiras e a estrutura da roda traseira podem ser fixadas na estrutura principal 8 por meio
de ferragens.
E. Tremonha de saída/parte superior da tremonha de alimentação/conjunto da estrutura principal
PT
Número da peça
88
74
73
7
6
5
Número da peça
81
78
77
76
51
55
48
Descrição da peça
Alfinete
Máquina de lavar
Porca de segurança
Estrutura da roda traseira
Roda direita
Roda esquerda
Descrição da peça
Parafuso
Porca de segurança
Máquina de lavar
Parafuso
Arruela de pressão
Olhal – para elevação
Arruela de pressão
