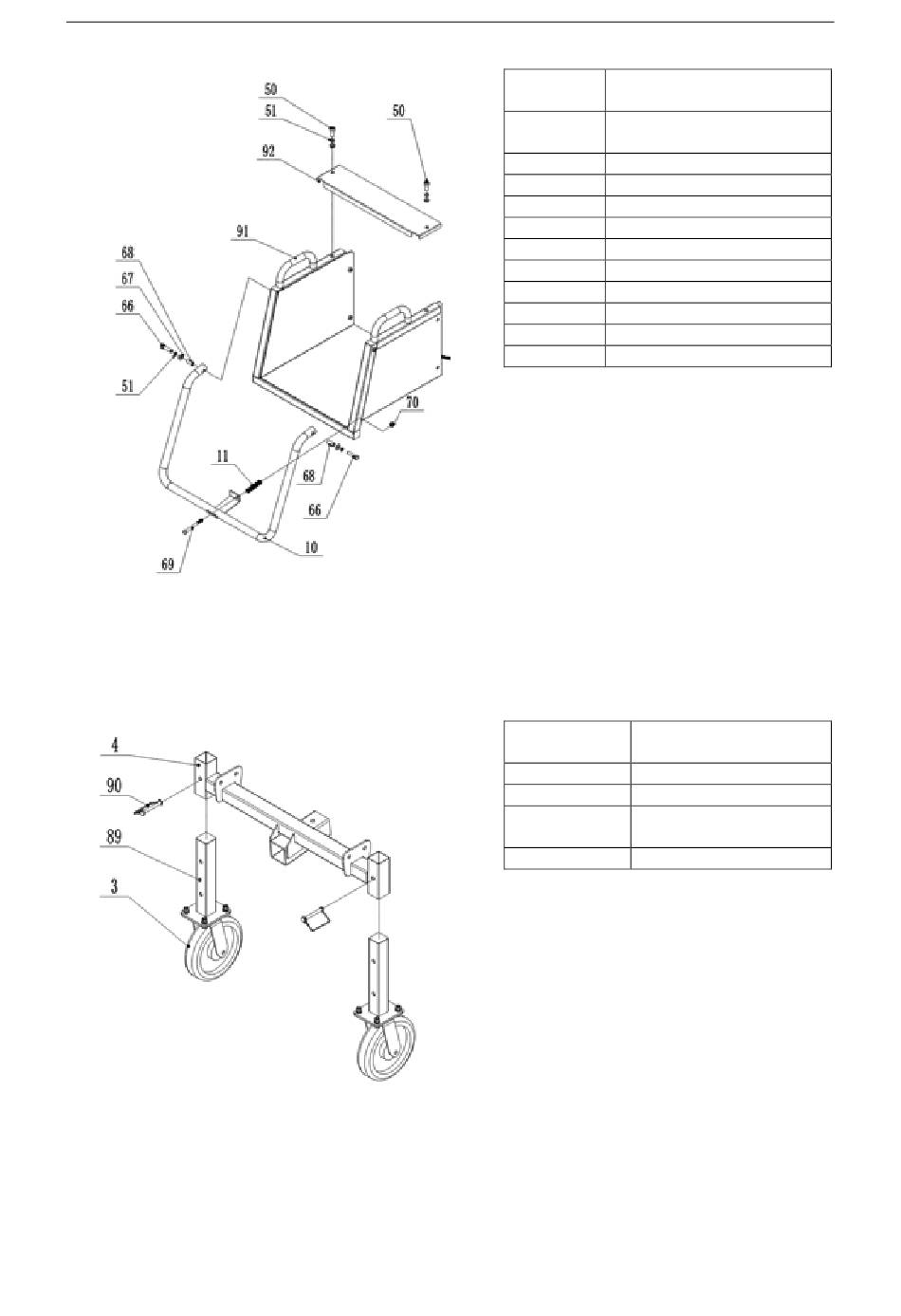

Primeiro, instale a barra de segurança 10, conforme mostrado na figura, usando o hardware e a mola para
fixá-la na parte superior do alimentador 91. Em seguida, instale a tampa superior da parte superior do
alimentador 92 na parte superior do alimentador 91 usando o parafuso 50 e aguarde a próxima etapa da
instalação.
B. Conjunto de rodas dianteiras
Instale o pé da roda dianteira 89 conforme mostrado na figura na estrutura da roda dianteira 4 pelo pino D
90 e aguarde a próxima etapa da instalação.
C. Conjunto da estrutura da roda traseira
PT
Número da
peça
92
91
70
69
68
67
66
51
50
11
10
Número da
peça
90
89
4
3
Descrição da peça
Tampa superior para a parte
superior do alimentador
Parte superior do alimentador
Porca de segurança
Parafuso
Casquilho
Máquina de lavar
Parafuso
Arruela de pressão
Parafuso
Mola
Barra de segurança
Descrição da peça
Pino D
Pé da roda dianteira
Quadro das rodas
dianteiras
Roda omnidirecional
