Namestite levo in desno pnevmatiko 5 in 6 na okvir zadnjega kolesa 7 s strojno opremo in počakajte na
naslednji korak namestitve.

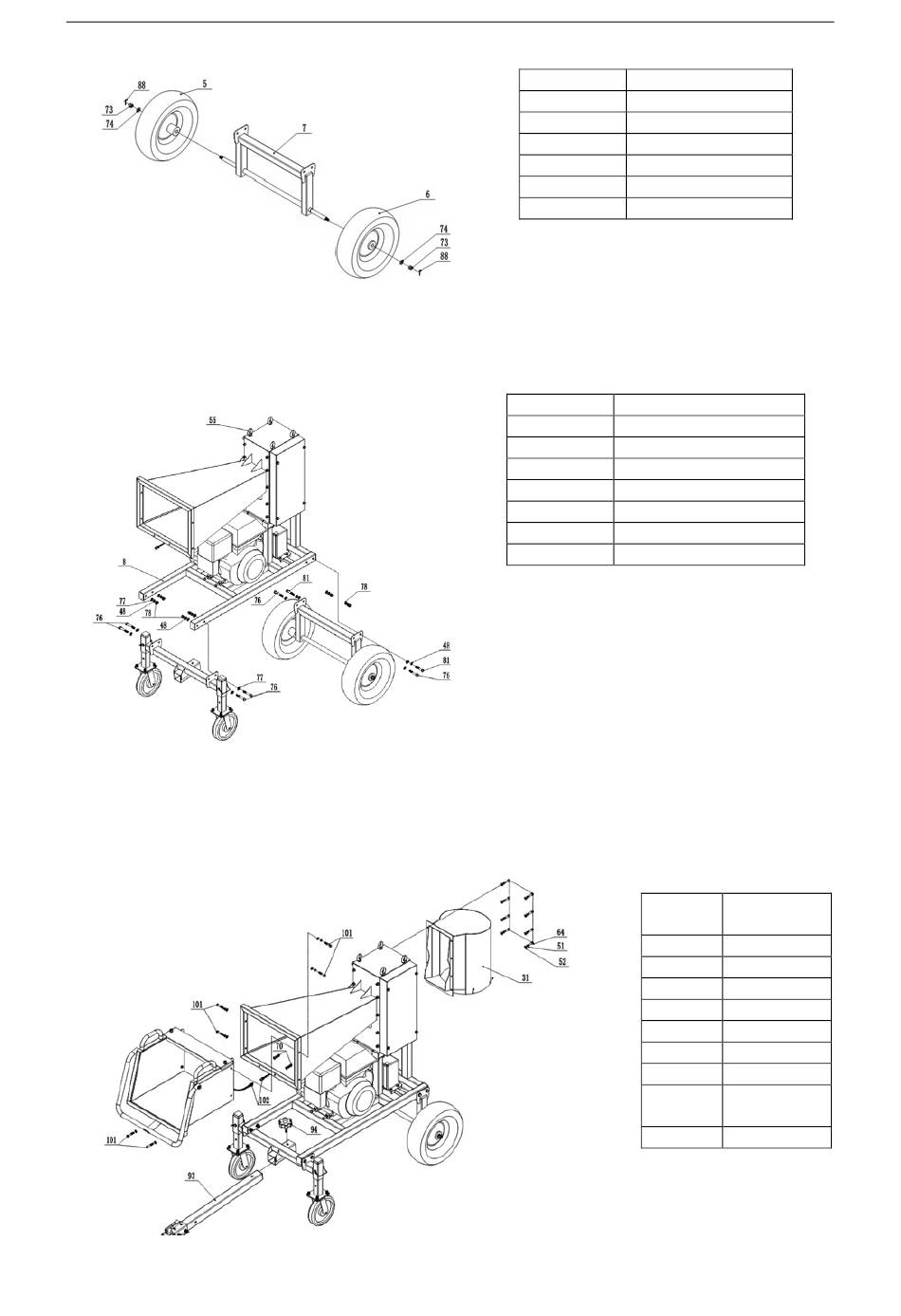

D. Sprednja kolesa/okvir zadnjega kolesa/sklop glavnega okvirja
Vsaj dva očesna vijaka 55 je treba izbrati kot glavni dvižni točki, glavni okvir 8 počasi dvignite na višino 50-70
cm nad tlemi z dvižno napravo z dvižno zmogljivostjo nad 1000 kg, pri čemer bodite pozorni na varnost. Kot
je prikazano na zgornji sliki, lahko sprednja kolesa in okvir zadnjega kolesa pritrdite na glavni okvir 8 s strojno
opremo.
E.
Izstopni lijak/zgornji del dovodnega lijaka/sklop glavnega okvirja
SL
Številka dela
88
74
73
7
6
5
Številka dela
81
78
77
76
51
55
48
Opis dela
Pin
Pralni stroj
Protimatica
Okvir zadnjega kolesa
Desno kolo
Levo kolo
Opis dela
Vijak
Protimatica
Pralni stroj
Vijak
Vzmetna podložka
Očesni vijak – za dviganje
Vzmetna podložka
Številka
Opis dela
dela
102
Žica
101
Vijak
94
Gumb
93
Vlečna kljuka
70
Protimatica
64
Vijak
52
Pralni stroj
51
Vzmetna
podložka
31
Izhodni lijak
