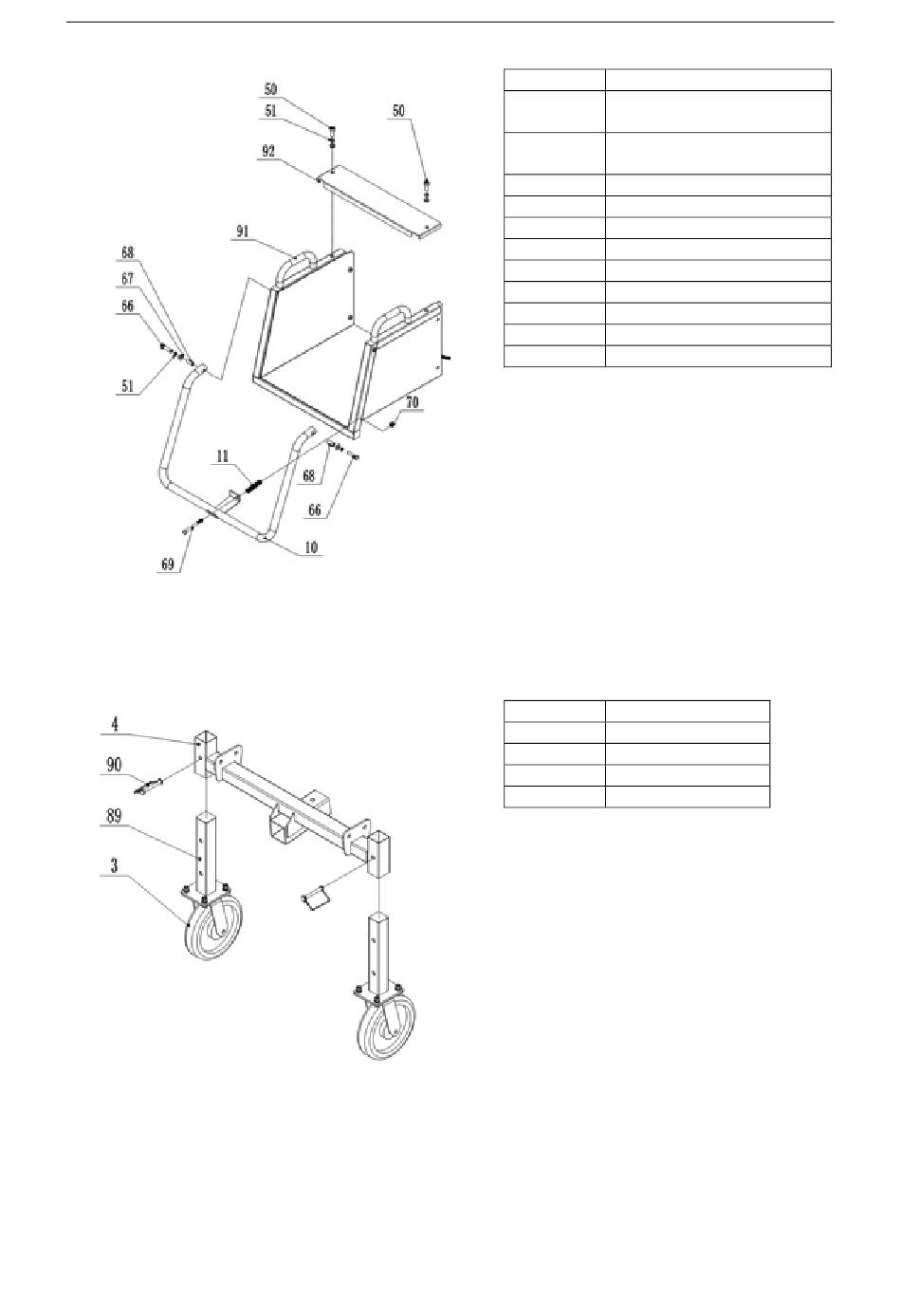

Monter først sikkerhedsbøjlen 10 som vist på figuren med beslag og fjeder for at fastgøre den på den øverste
del af fodertragten 91. Monter derefter topdækslet til den øverste del af fodertragten 92 på den øverste del
af fodertragten 91 med bolt 50, og vent på næste installationstrin.
B. Montering af forhjul
Monter forhjulsfoden 89 som vist på figuren på forhjulsrammen 4 ved hjælp af D-pin 90, og vent på næste
installationstrin.
C. Samling af baghjulsramme
DA
Delnummer
92
91
70
69
68
67
66
51
50
11
10
Delnummer
90
89
4
3
Beskrivelse af del
Topdæksel til den øverste del
af fodertragten
Den
øverste
del
fodertragten
Låsemøtrik
Bolt
Bøsning
Underlagsskive
Bolt
Fjederskive
Bolt
Fjeder
Sikkerhedsbøjle
Beskrivelse af del
D-stik
Fod til forhjul
Ramme til forhjul
Omnidirektionelt hjul
af
