hillvert HT-WBL-01 Bedienungsanleitung Seite 174

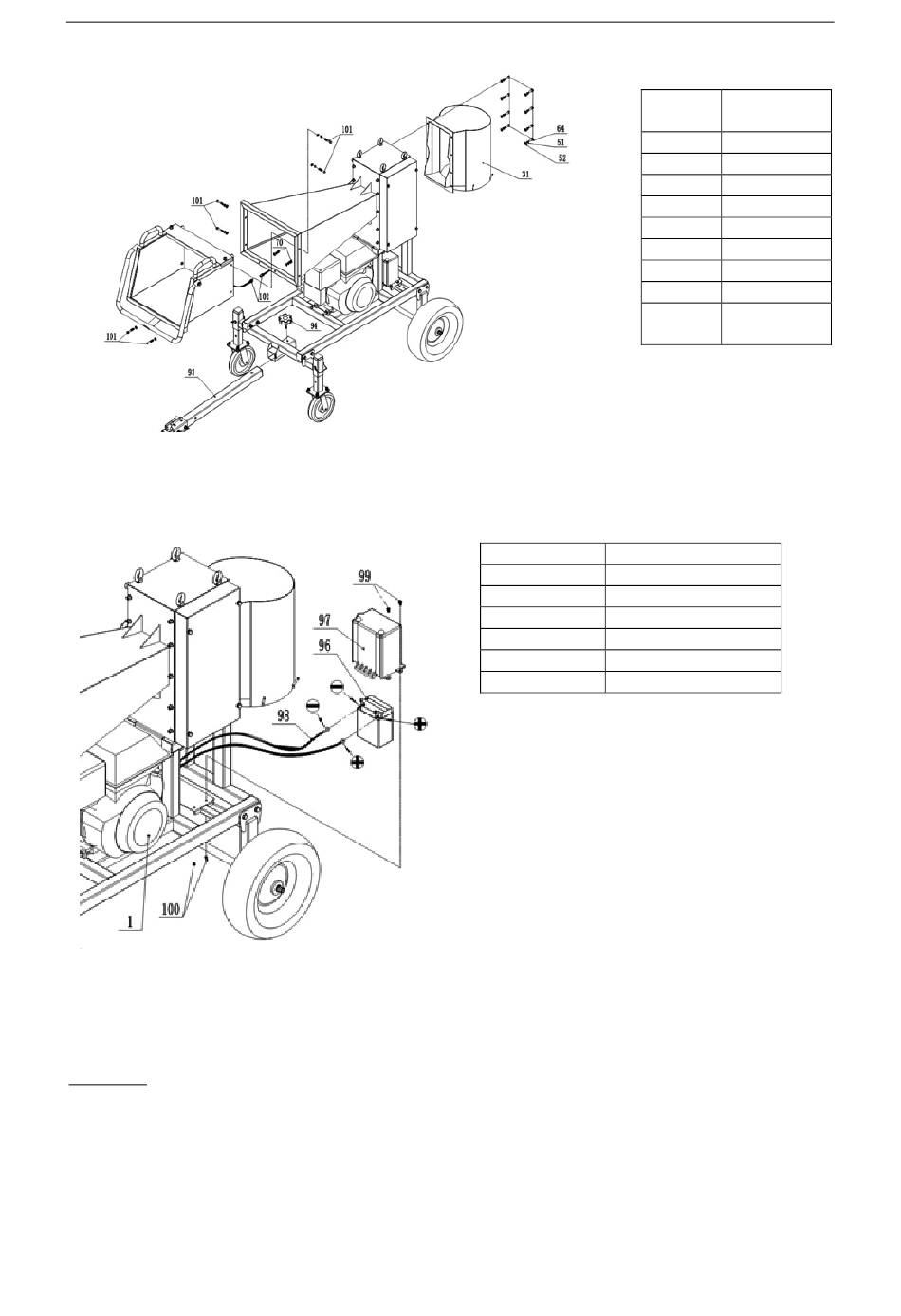

Bevestig het afgewerkte bovenste deel van de invoertrechter 91 en de uitvoertrechter 31 met behulp van
hardware aan het hoofdframe. Sluit draad 102 aan op de motorbesturingsdraad en trek de linkerpen uit de
veiligheidsschakelaar op veiligheidsstang 10. Bevestig de trekhaak 93 met knop 94 aan het frame.
F. Montage en aansluiting van de batterij
Sluit de positieve en negatieve draden van batterijdraad 98 aan op de positieve en negatieve polen van batterij
96, waarbij de positieve pool is aangesloten op de positieve pool en de negatieve pool op de negatieve pool. Sluit
ze niet verkeerd aan, anders raken de accu en de motor beschadigd. Bevestig het accudeksel 97 op accu 96 en
zet ze vast aan het frame met bout 99.
HT-WBL-02
A. Frame-montage
NL
Artikelnummer
100
99
98
97
96
1
Artikeln Onderdeelbe
ummer schrijving
102 Draad
101 Bout
94 Knop
93 Trekhaak
70 Borgmoer
64 Bout
52 Wasmachine
51 Veerring
31 Uitlaattrecht
er
Onderdeelbeschrijving
Borgmoer
Bout
Batterijdraad
Batterijklepje
Batterij
Motor
