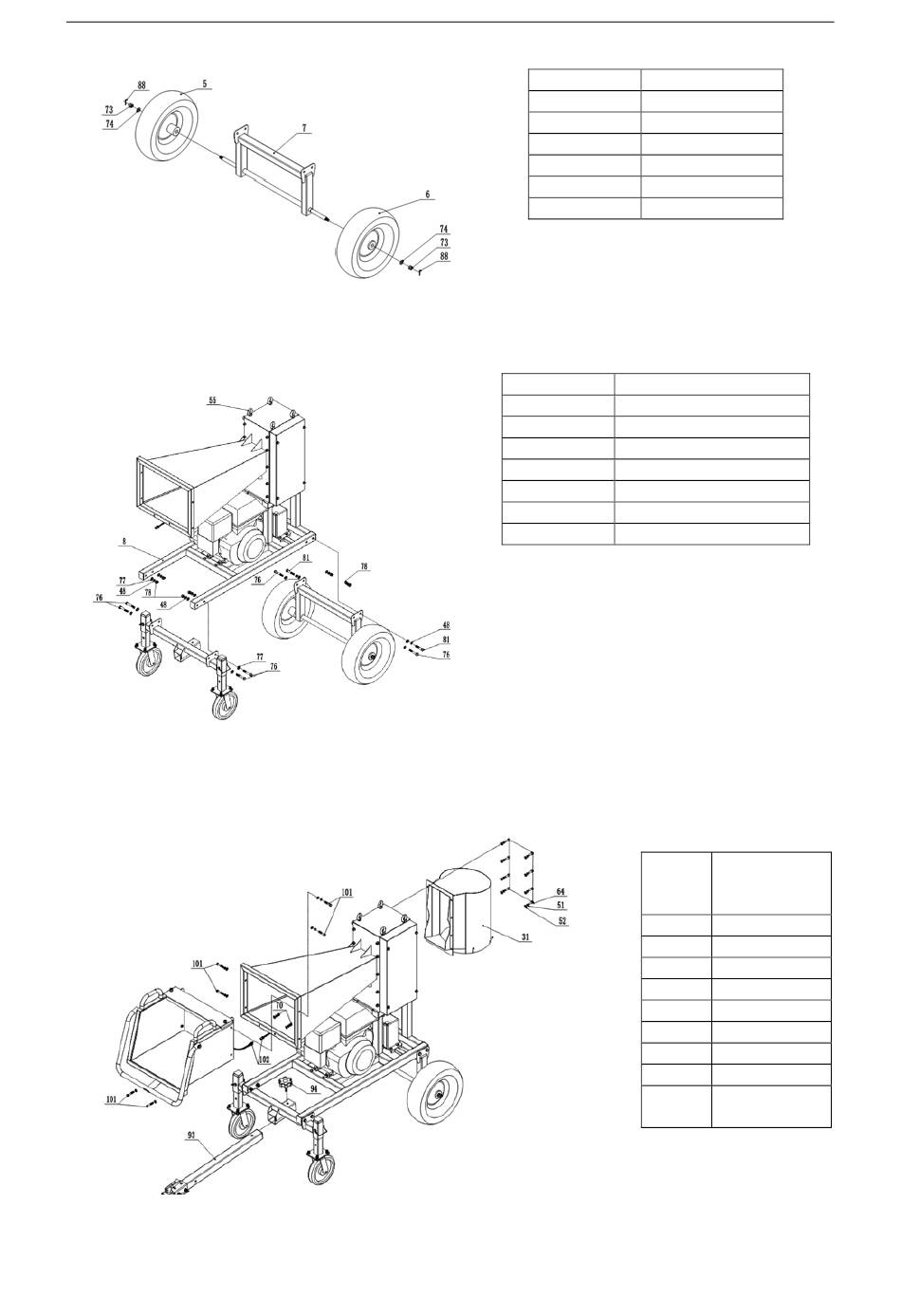

Asenna vasen ja oikea renkaat 5 ja 6 takapyörän runkoon 7 raudoilla ja odota seuraavaa asennusvaihetta.
D. Etupyörät/takapyörän runko/päärunkokokoonpano
Päänostopisteiksi tulee valita vähintään kaksi silmukkapulttia 55, nosta päärunko 8 hitaasti 50-70cm
korkeuteen maanpinnasta yli 1000kg nostokapasiteetin nostolaitteella turvallisuutta huomioiden. Kuten yllä
olevasta kuvasta näkyy, etupyörät ja takapyörän runko voidaan kiinnittää päärunkoon 8 laitteistolla.
E.
Poistosuppilo / syöttösuppilon yläosa / päärunkokokoonpano
Kiinnitä syöttösuppilon 91 ja ulostulosuppilon 31 valmis yläosa päärunkoon laitteistolla; Liitä johto 102 moottorin
ohjausjohtoon., vedä ulos turvatangon 10 turvakytkimen vasen tappi. Kiinnitä vetokoukku 93 rungon nupilla 94.
FI
Osan numero
88
74
73
7
6
5
Osan numero
81
78
77
76
51
55
48
Osan kuvaus
Pin
Pesukone
Lukitusmutteri
Takapyörän runko
Oikea pyörä
Vasen pyörä
Osan kuvaus
Pultti
Lukitusmutteri
Pesukone
Pultti
Jousipesuri
Silmäpultti – nostamiseen
Jousipesuri
Osan
Osan kuvaus
numer
o
102
Lanka
101
Pultti
94
Nuppi
93
Vetokoukku
70
Lukitusmutteri
64
Pultti
52
Pesukone
51
Jousipesuri
31
Ulostulosuppil
o
