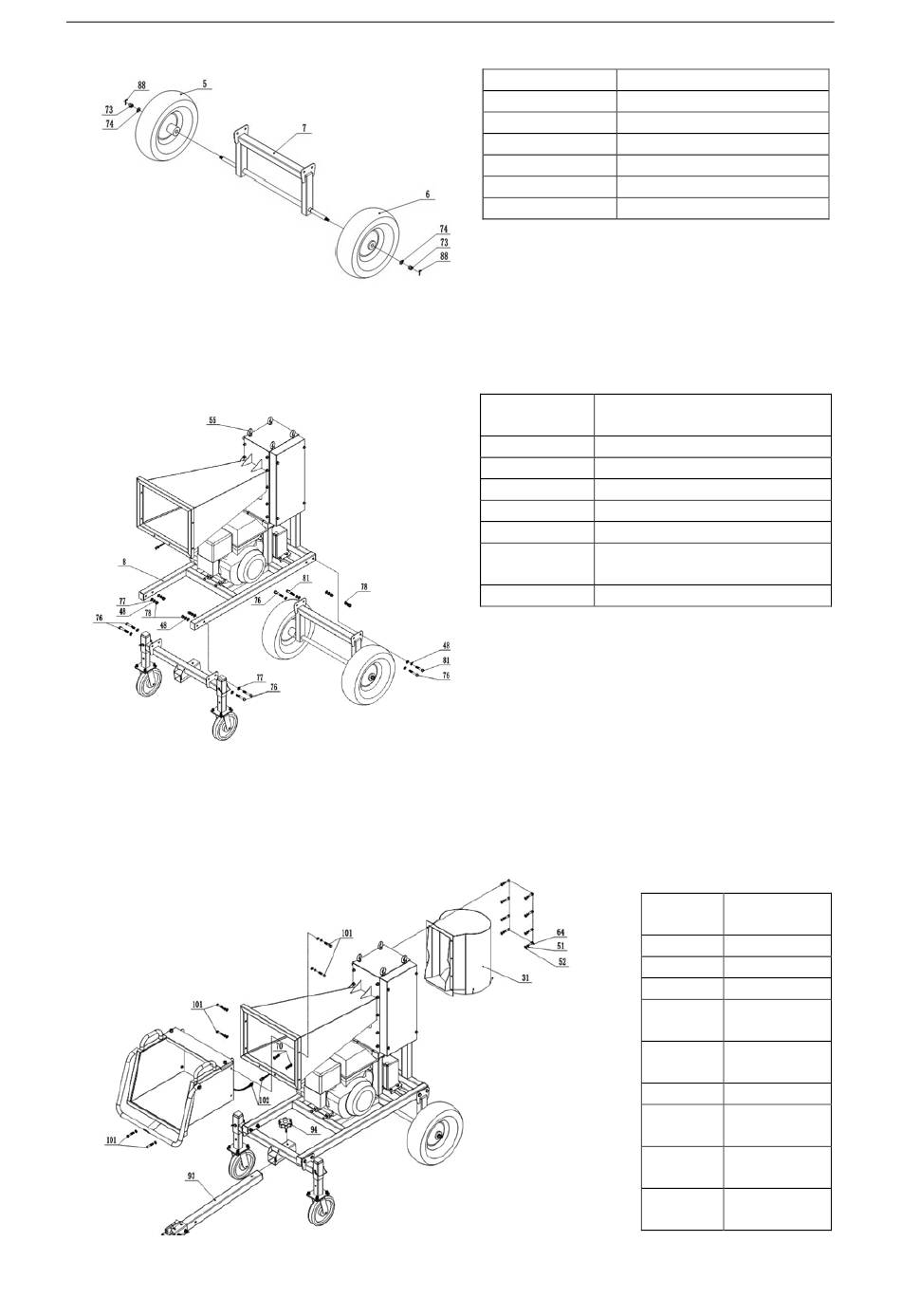

Installare gli pneumatici sinistro e destro 5 e 6 sul telaio della ruota posteriore 7 con la relativa bulloneria e
attendere la fase di installazione successiva.
D. Ruote anteriori/telaio delle ruote posteriori/gruppo telaio principale
Selezionare almeno due golfari 55 come punti di sollevamento principali, sollevare lentamente il telaio
principale 8 fino a un'altezza di 50-70 cm dal suolo con un dispositivo di sollevamento con una capacità di
sollevamento di oltre 1000 kg, prestando attenzione alla sicurezza. Come mostrato nella figura sopra, le ruote
anteriori e il telaio della ruota posteriore possono essere fissati al telaio principale 8 tramite bulloneria.
E. Tramoggia di scarico/parte superiore della tramoggia di alimentazione/gruppo telaio principale
IT
Numero di parte
88
74
73
7
6
5
Numero di Descrizione della parte
parte
81 Perno
78 Dado di bloccaggio
77 Rondella di protezione
76 Perno
51 Rondella elastica
Bullone ad occhiello – per il
55
sollevamento
48 Rondella elastica
Descrizione della parte
Tassello
Rondella di protezione
Dado di bloccaggio
Telaio della ruota posteriore
Ruota destra
Ruota sinistra
Numero Descrizione
di parte della parte
102 Filo
101 Perno
94 Manopola
93 Barra
traino
70 Dado
bloccaggio
64 Perno
52 Rondella di
protezione
51 Rondella
elastica
31 Tramoggia di
scarico
di
di
