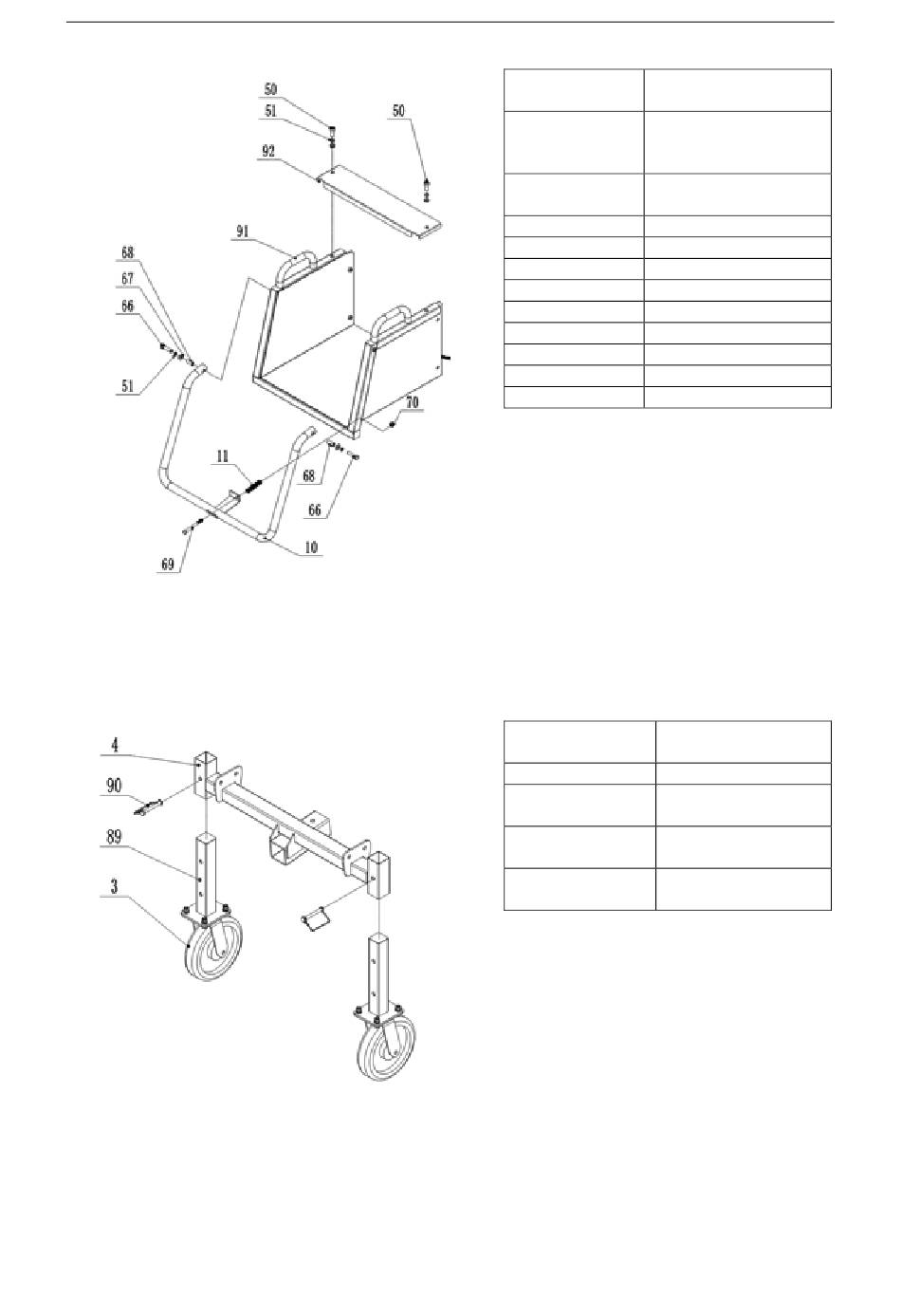

Αρχικά, τοποθετήστε τη ράβδο ασφαλείας 10 όπως φαίνεται στην εικόνα από το υλικό και το ελατήριο για
να τη στερεώσετε στο πάνω μέρος της χοάνης τροφοδοσίας 91. Στη συνέχεια τοποθετήστε το επάνω
κάλυμμα για το πάνω μέρος της χοάνης τροφοδοσίας 92 στο πάνω μέρος της χοάνης τροφοδοσίας 91 με το
μπουλόνι 50 και περιμένετε για το επόμενο βήμα εγκατάστασης.
B. Συναρμολόγηση μπροστινών τροχών
Τοποθετήστε το πόδι του μπροστινού τροχού 89 όπως φαίνεται στην εικόνα στο πλαίσιο του μπροστινού
τροχού 4 με τον πείρο D 90 και περιμένετε για το επόμενο βήμα εγκατάστασης.
C. Συγκρότημα πλαισίου πίσω τροχού
EL
Αριθμός
ανταλλακτικού
92
91
70
69
68
67
66
51
50
11
10
Αριθμός
ανταλλακτικού
90
89
4
3
Περιγραφή μέρους
Πάνω κάλυμμα για το
πάνω μέρος της χοάνης
τροφοδοσίας
Επάνω μέρος της χοάνης
τροφοδοσίας
Παξιμάδι κλειδώματος
Μπουλόνι
Πυκνός
Ροδέλα
Μπουλόνι
Ανοιξιάτικο πλυντήριο
Μπουλόνι
Ανοιξη
Μπάρα ασφαλείας
Περιγραφή μέρους
D-pin
Πόδι μπροστινού
τροχού
Πλαίσιο μπροστινών
τροχών
Πανκατευθυντικός
τροχός
