Pritrdite končni zgornji del dovodnega lijaka 91 in izstopnega lijaka 31 na glavni okvir s strojno opremo; Priključite
žico 102 na žico za krmiljenje motorja, izvlecite levi zatič na varnostnem stikalu na varnostnem drogu 10. Pritrdite
vlečno kljuko 93 z gumbom 94 na okvirju.

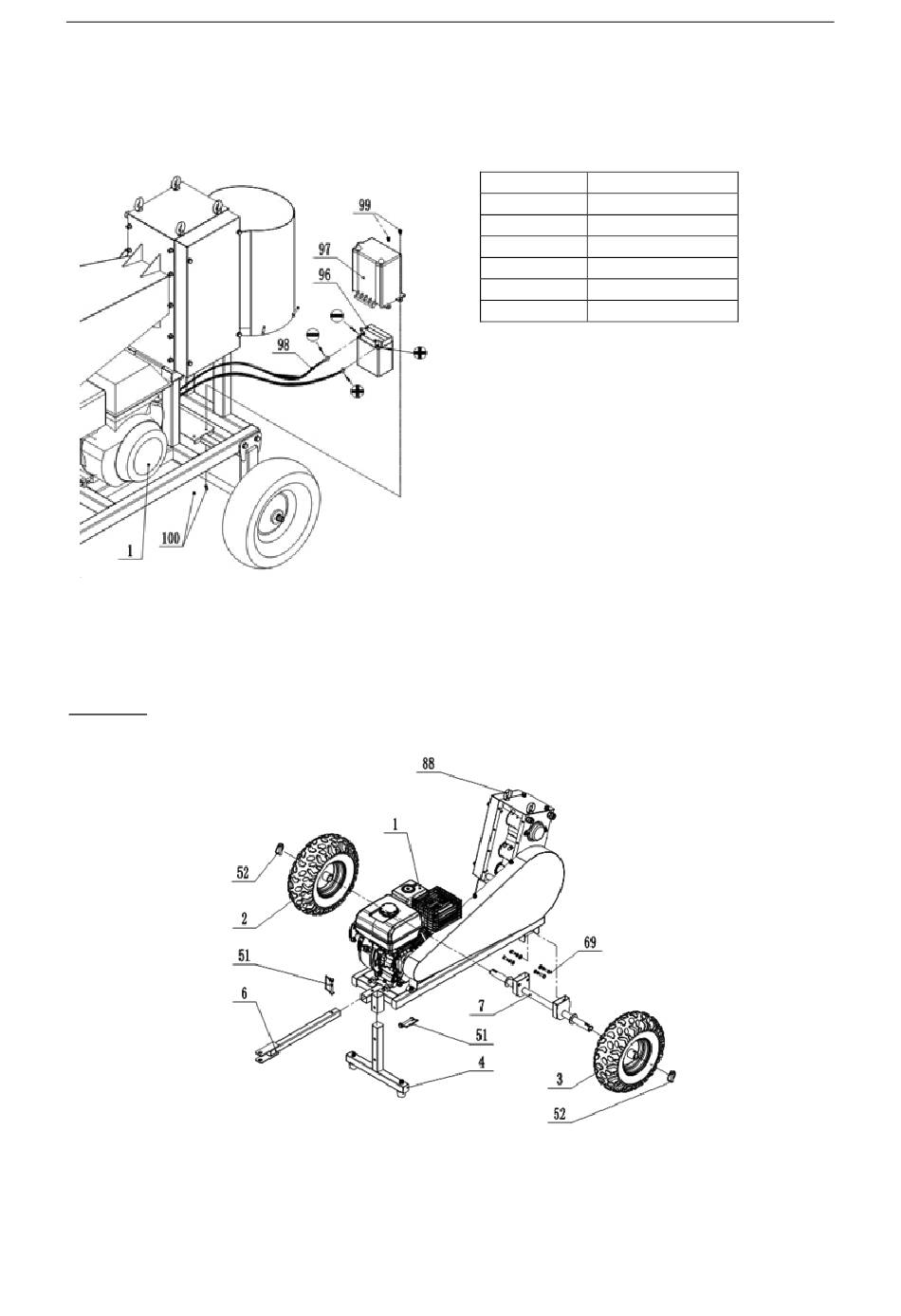

F. Montaža in povezava baterije
Povežite pozitivno in negativno žico akumulatorske žice 98 s pozitivnim in negativnim polom baterije 96, tako da
je pozitivni pol povezan s pozitivnim polom, negativni pol pa z negativnim polom. Ne priključite jih nepravilno,
sicer lahko poškodujete baterijo in motor. Pritrdite pokrov baterije 97 na baterijo 96 in ju pritrdite na okvir z
vijakom 99.
HT-WBL-02
A. Montaža okvirja
Dva očesna vijaka 88 je treba izbrati kot glavni dvižni točki, glavni okvir počasi dvignite na višino 40-60 cm nad
tlemi z dvižno napravo z dvižno zmogljivostjo nad 300 kg, pri čemer bodite pozorni na varnost! Namestite T-drog
4, vlečno kljuko 6, os 7 in kolesa (2 in 3) z D-zatičem 51, 52 in vijakom 69 ter strojno opremo.
B. Sklop dovodnega lijaka
SL
Številka dela
Opis dela
100
Protimatica
99
Vijak
98
Akumulatorska žica
97
Pokrov baterije
96
Baterija
1
Motor
