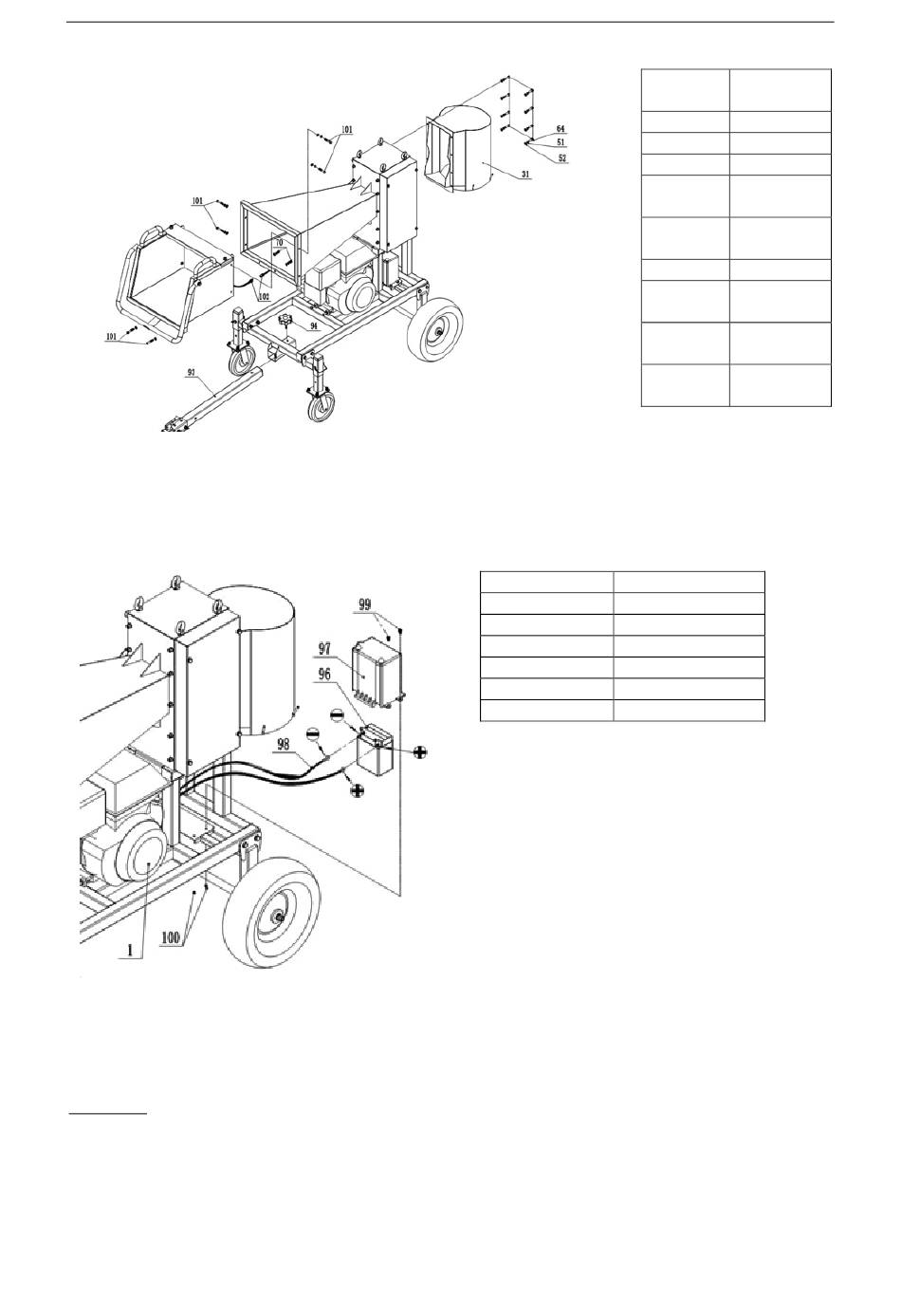

Fixe a parte superior acabada do alimentador 91 e do alimentador de saída 31 na estrutura principal com o
hardware; conecte o fio 102 ao fio de controle do motor e puxe o pino esquerdo do interruptor de segurança na
barra de segurança 10. Fixe a barra de reboque 93 com o botão 94 no chassi.
F. Montagem e conexão da bateria
Conecte os fios positivo e negativo do fio da bateria 98 aos polos positivo e negativo da bateria 96, com o polo
positivo conectado ao polo positivo e o polo negativo conectado ao polo negativo. Não os conecte
incorretamente, caso contrário, isso danificará a bateria e o motor. Fixe a tampa da bateria 97 na bateria 96 e
trave-as na estrutura com o parafuso 99.
HT-WBL-02
A. Montagem do quadro
PT
Número da peça
100
99
98
97
96
1
Número Descrição
da peça da peça
102 Arame
101 Parafuso
94 Botão
93 Barra
reboque
70 Porca
segurança
64 Parafuso
52 Máquina de
lavar
51 Arruela de
pressão
31 Funil
saída
Descrição da peça
Porca de segurança
Parafuso
Fio da bateria
Tampa da bateria
Bateria
Motor
de
de
de
