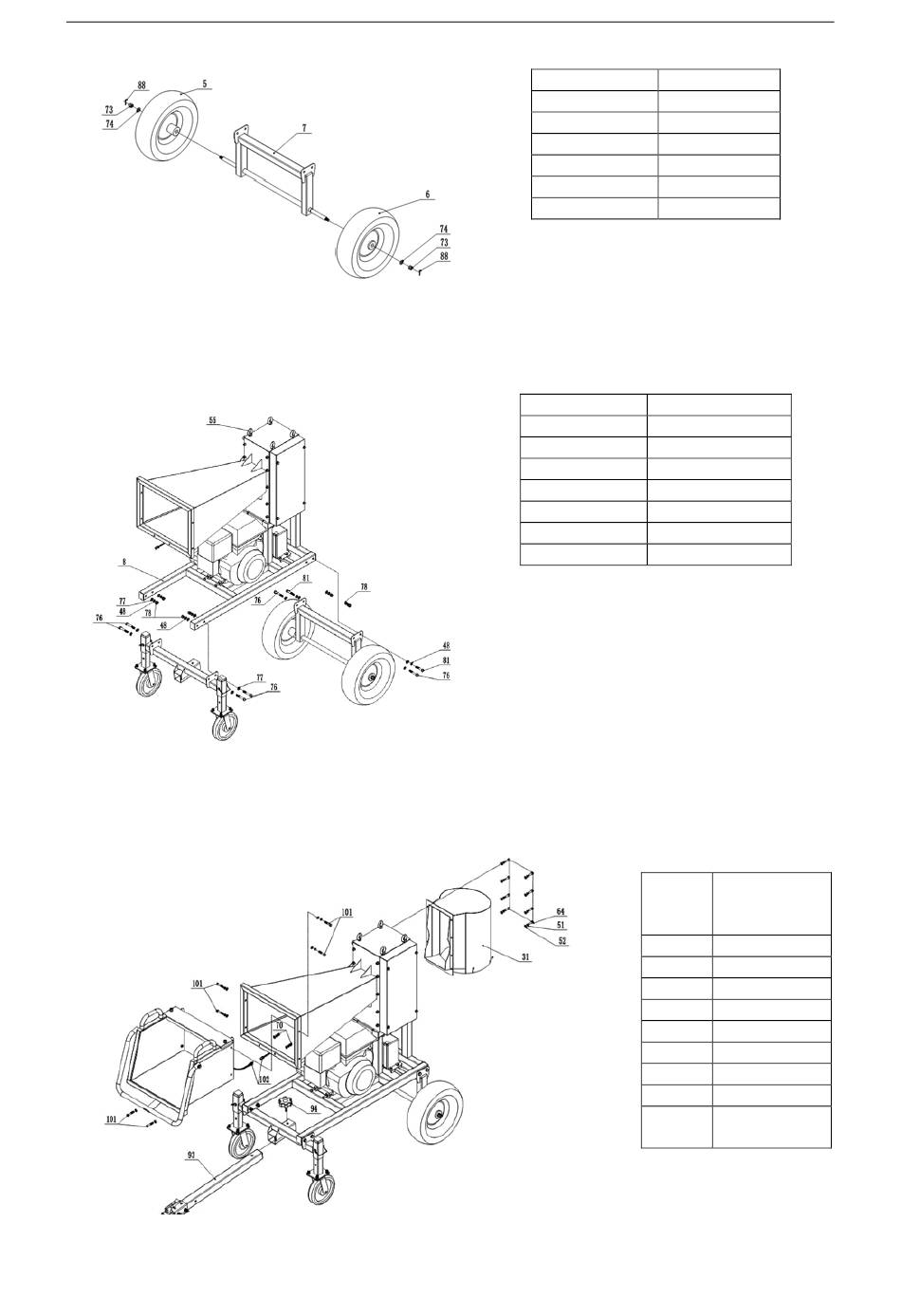

Installera vänster och höger däck 5 och 6 på bakhjulsramen 7 med hårdvara och vänta på nästa
installationssteg.
D. Framhjul/ bakhjulsram/huvudrammontering
Minst två ögonbultar 55 bör väljas som huvudlyftpunkter, lyft huvudramen 8 långsamt till en höjd av 50-70cm
över marken med en lyftanordning med en lyftkapacitet på över 1000kg, med hänsyn till säkerheten. Som
visas i ovanstående figur kan framhjul och bakhjulsram fästas på huvudramen 8 med hjälp av hårdvara.
E.
Utloppsbehållare/ övre del av matarmagasin/huvudramsenhet
SE
Nummer på del
88
74
73
7
6
5
Nummer på del
81
78
77
76
51
55
48
Delbeskrivning
Stift
Bricka
Låsmutter
Bakhjulsram
Höger hjul
Vänster hjul
Delbeskrivning
Bult
Låsmutter
Bricka
Bult
Fjäderbricka
Ögonbult – för lyft
Fjäderbricka
Numm
Delbeskrivnin
er
på
g
del
102
Tråd
101
Bult
94
Knopp
93
Dragkrok
70
Låsmutter
64
Bult
52
Bricka
51
Fjäderbricka
31
Utloppsbehåll
are
