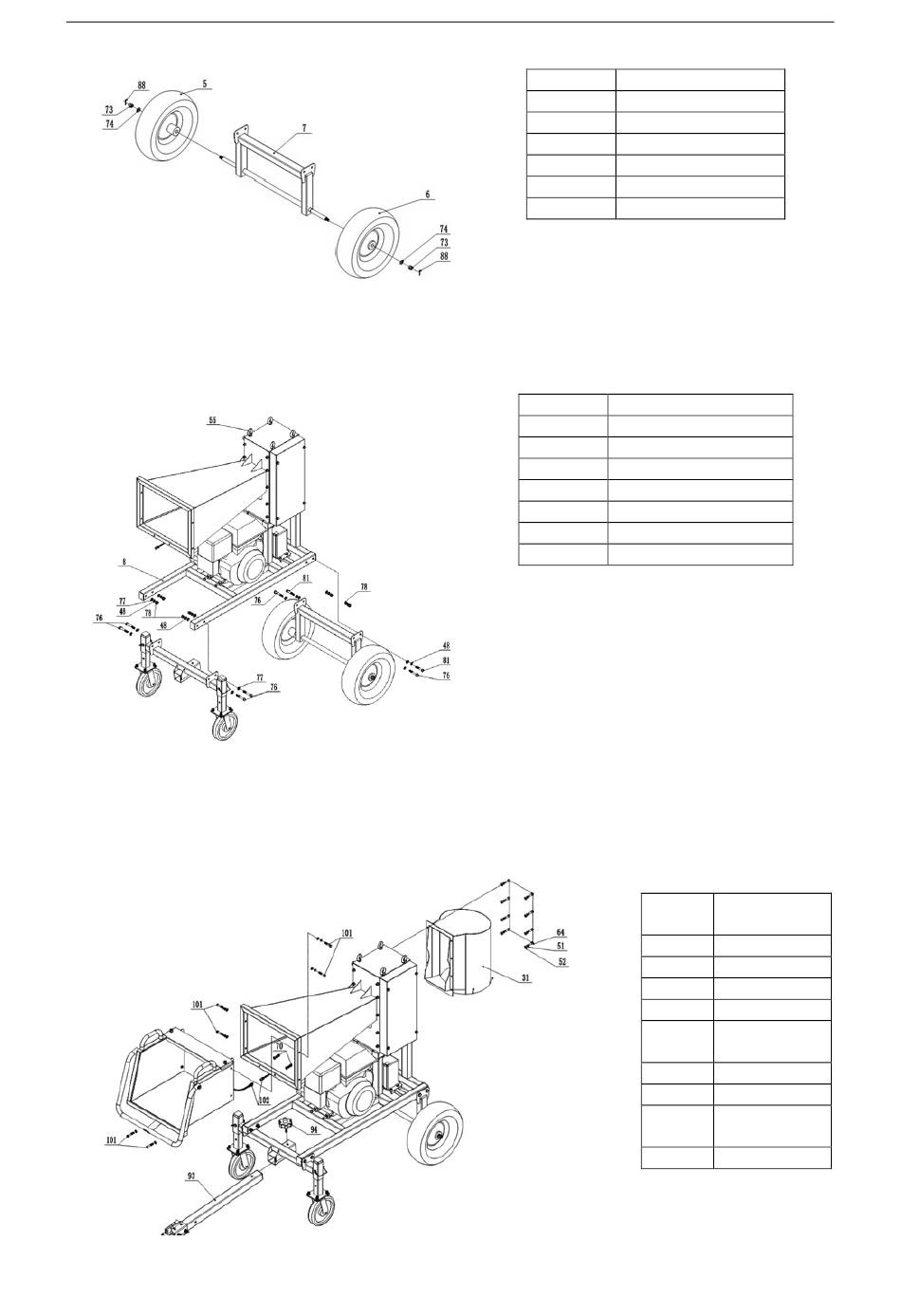

Ugradite lijevu i desnu gumu 5 i 6 na okvir stražnjeg kotača 7 pomoću hardvera i pričekajte sljedeći korak
ugradnje.
D. Prednji kotači/ okvir stražnjeg kotača/sklop glavnog okvira
Najmanje dva prstenasta vijka 55 treba odabrati kao glavne točke podizanja, polako podižite glavni okvir 8 na
visinu od 50-70 cm iznad tla s uređajem za podizanje s kapacitetom podizanja od preko 1000 kg, pazeći na
sigurnost. Kao što je prikazano na gornjoj slici, prednji kotači i okvir stražnjeg kotača mogu se pričvrstiti na
glavni okvir 8 hardverom.
E.
Izlazni lijevak/gornji dio lijevka za punjenje/sklop glavnog okvira
HR
Broj dijela
88
74
73
7
6
5
Broj dijela
81
78
77
76
51
55
48
Opis dijela
Pin
Perilica
Sigurnosna matica
Okvir stražnjeg kotača
Desni kotač
Lijevi kotač
Opis dijela
Vijak
Sigurnosna matica
Perilica
Vijak
Opruga za pranje
Očni vijak – za podizanje
Opruga za pranje
Broj
Opis dijela
dijela
102
Žica
101
Vijak
94
gumb
93
Kuka za vuču
70
Sigurnosna
matica
64
Vijak
52
Perilica
51
Opruga
pranje
31
Izlazni lijevak
za
