hillvert HT-WBL-01 Bedienungsanleitung Seite 207

Fixera den färdiga övre delen av matningsbehållaren 91 och utloppsbehållaren 31 på huvudramen med hårdvara;
Anslut kabel 102 till motorkontrollkabel. Dra ut det vänstra stiftet på säkerhetsbrytaren på säkerhetsstången 10.
Fäst dragkroken 93 med vred 94 på ramen.
F. Batterimontering och anslutning

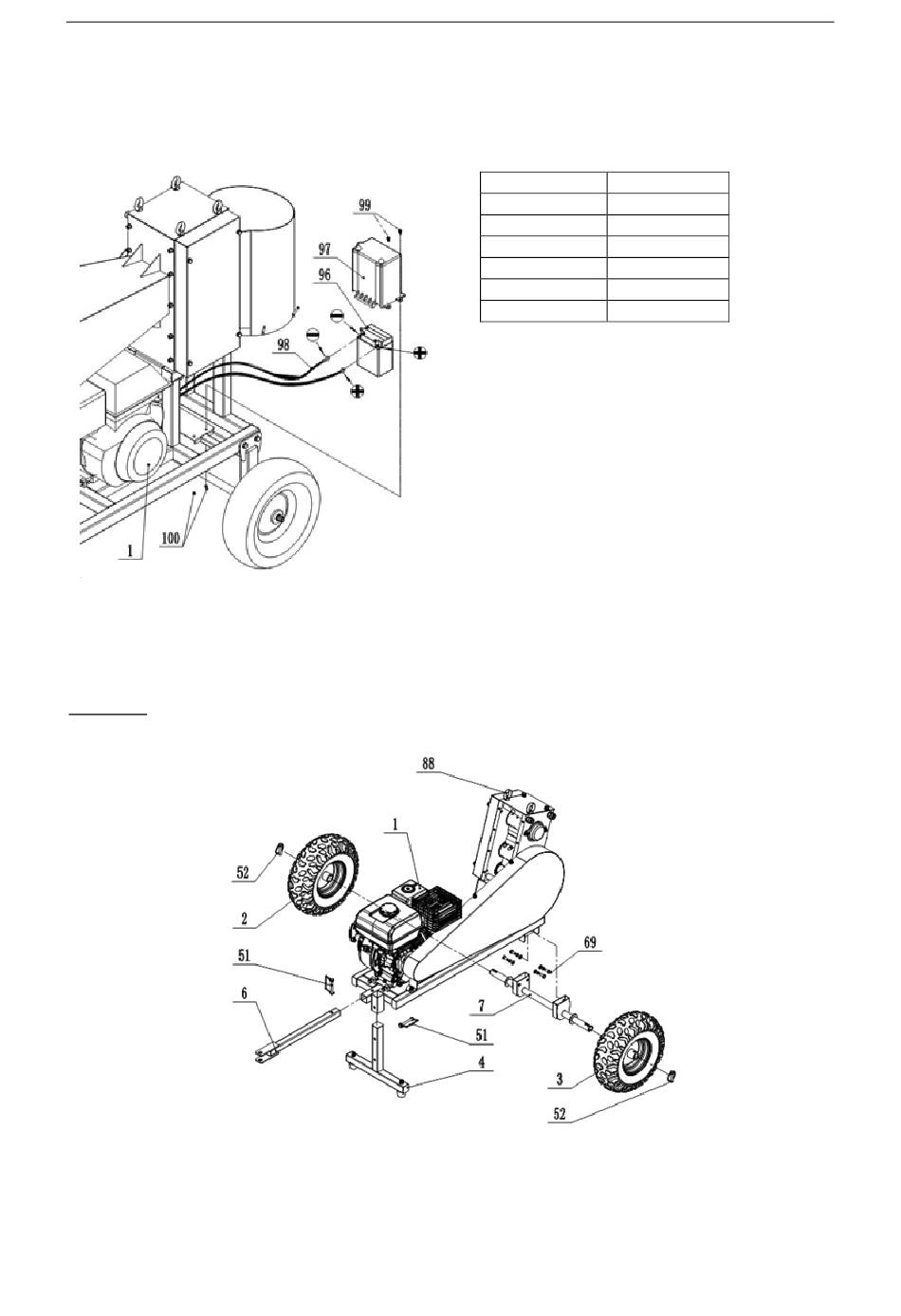

Anslut de positiva och negativa ledningarna på batteritråden 98 till de positiva och negativa polerna på batteriet
96, med den positiva polen ansluten till den positiva polen och den negativa polen ansluten till den negativa
polen. Anslut dem inte felaktigt, annars kommer det att skada batteriet och motorn. Fäst batteriluckan 97 på
batteri 96 och låste dem på ramen med bulten 99.
HT-WBL-02
A. Ram montering
Två ögonbultar 88 bör väljas som huvudlyftpunkter, lyft huvudramen långsamt till en höjd av 40-60 cm över
marken med en lyftanordning med en lyftkapacitet på över 300kg, var uppmärksam på säkerheten! Montera T-
stång 4, dragstång 6, axel 7 och hjul (2&3) med D-stift 51, 52 och bult 69 och hårdvara.
B. Inmatningsbehållare
SE
Nummer på del
100
99
98
97
96
1
Delbeskrivning
Låsmutter
Bult
Batterikabel
Batterilock
Batteri
Motor
