Numéro de la pièce
Description de la pièce

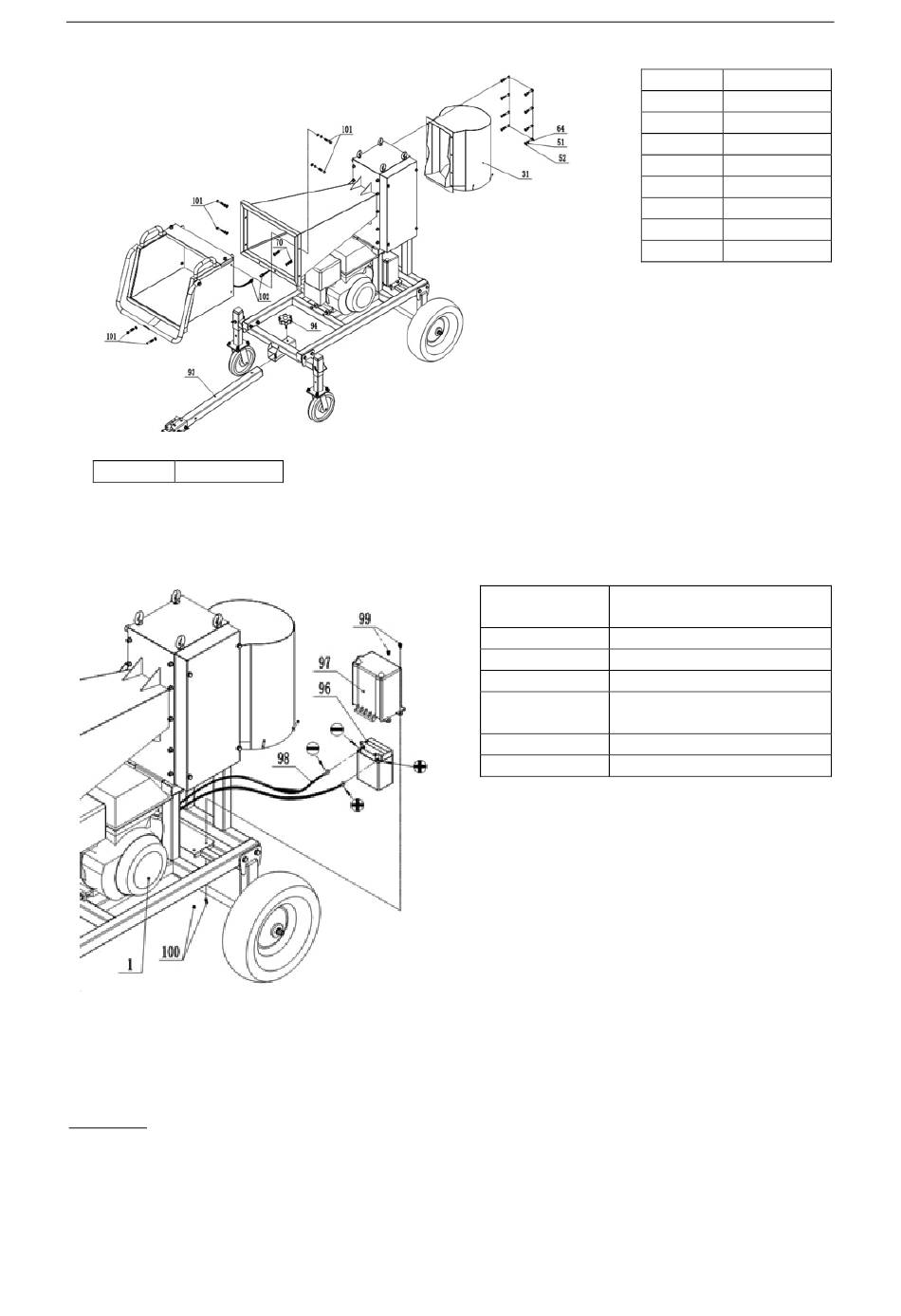

Fixez la partie supérieure finie de la trémie d'alimentation 91 et de la trémie de sortie 31 sur le châssis principal
à l'aide de matériel ; connectez le fil 102 au fil de commande du moteur, retirez la broche gauche de l'interrupteur
de sécurité sur la barre de sécurité 10. Fixer la barre de remorquage 93 par le bouton 94 sur le châssis.
F. Assemblage et connexion de la batterie
Connectez les fils positif et négatif du fil de batterie 98 aux pôles positif et négatif de la batterie 96, avec le pôle
positif connecté au pôle positif et le pôle négatif connecté au pôle négatif. Ne les connectez pas incorrectement,
sinon cela endommagerait la batterie et le moteur. Fixez le couvercle de la batterie 97 sur la batterie 96 et
verrouillez-les sur le cadre par le boulon 99.
HT-WBL-02
A. Assemblage du cadre
FR
Numéro de la
pièce
100
99
98
97
96
1
102 Câble
101 Boulon
94 Bouton
93 Barre de remorquage
70 Écrou de blocage
64 Boulon
52 Rondelle de protection
51 Rondelle élastique
31 Trémie de sortie
Description de la pièce
Écrou de blocage
Boulon
Fil de batterie
Couvercle du compartiment
des piles
Batterie
Moteur
