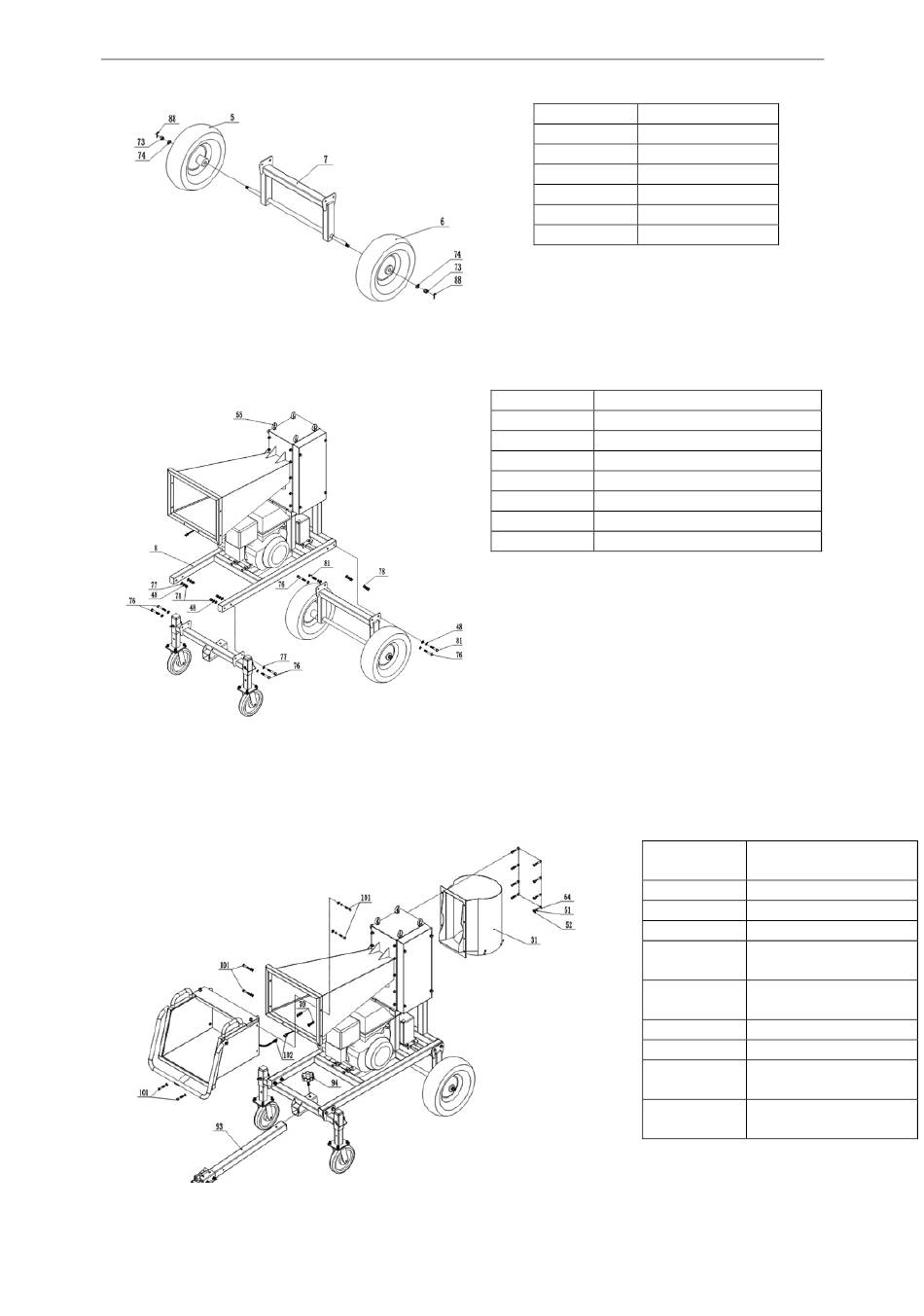

Zamontuj lewą i prawą oponę 5 i 6 na ramie tylnego koła 7 za pomocą śrub i poczekaj na kolejny etap montażu.
D. Koła przednie/rama koła tylnego/zespół ramy głównej
Należy wybrać co najmniej dwa uchwyty oczkowe 55 jako główne punkty podnoszenia, powoli podnieść ramę
główną 8 na wysokość 50-70 cm nad podłożem za pomocą urządzenia podnoszącego o udźwigu powyżej 1000
kg, zwracając uwagę na bezpieczeństwo. Jak pokazano na powyższym rysunku, koła przednie i ramę koła
tylnego można zamocować do ramy głównej 8 za pomocą elementów mocujących.
E.
Lej wylotowy/górna część leja podającego/zespół ramy głównej
PL
Numer części
88
74
73
7
6
5
Numer części
Opis części
81
Bolec
78
Nakrętka blokująca
77
Podkładka
76
Bolec
51
Podkładka sprężynująca
55
Śruba oczkowa – do podnoszenia
48
Podkładka sprężynująca
Opis części
Kołek
Podkładka
Nakrętka blokująca
Rama tylnego koła
Prawe koło
Lewe koło
Numer
Opis części
części
102
Linka
101
Bolec
94
Pokrętło
93
Hak
holowniczy
70
Nakrętka
blokująca
64
Bolec
52
Podkładka
51
Podkładka
sprężynująca
31
Lejek
wylotowy
