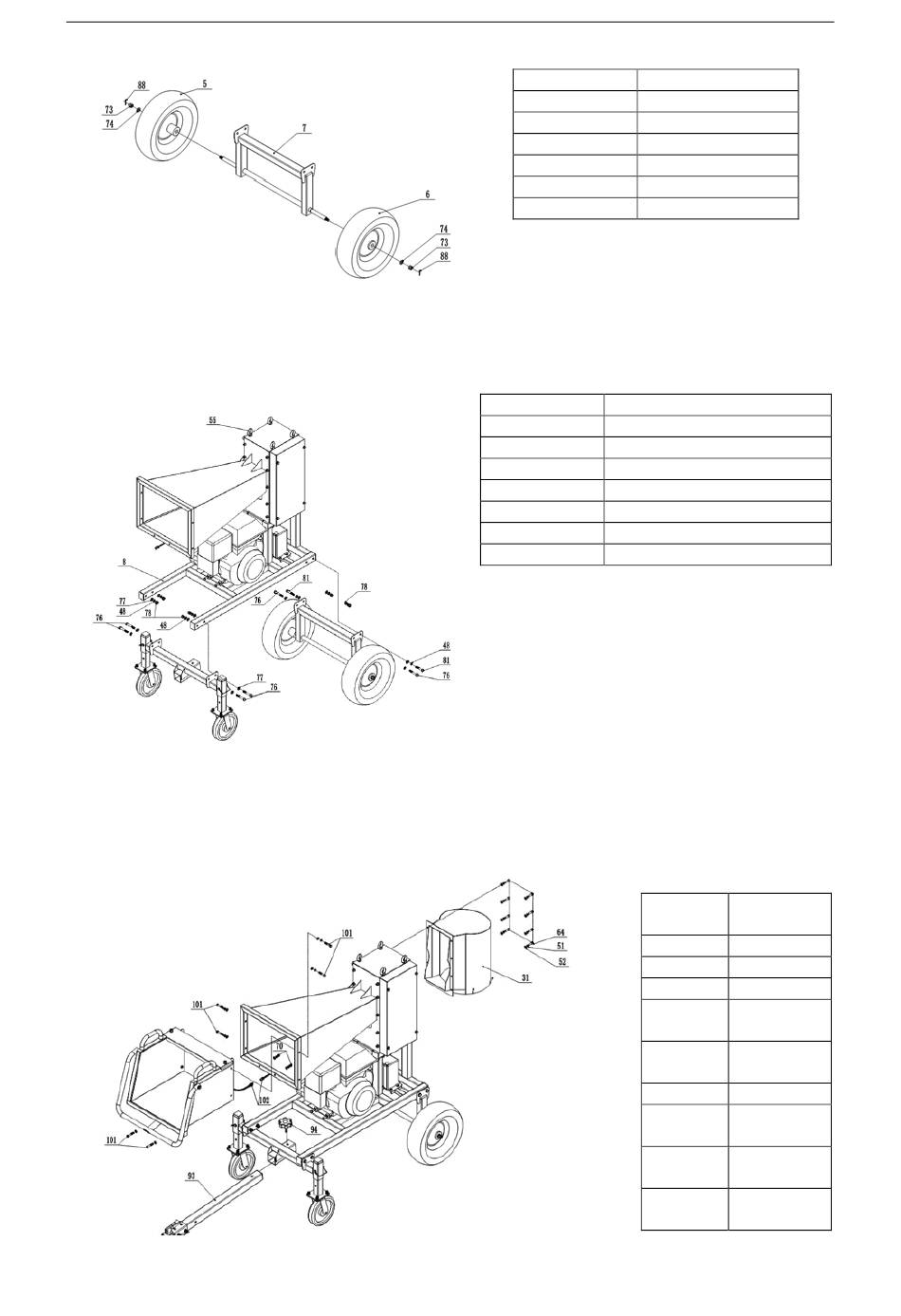

Instalați anvelopele din stânga și dreapta 5 și 6 pe cadrul roții din spate 7 cu feronerie și așteptați următorul
pas de instalare.
D. Roți din față/ cadru roată din spate/ ansamblu cadru principal
Cel puțin două șuruburi cu ochi 55 ar trebui să fie selectate ca puncte principale de ridicare, ridicați încet
cadrul principal 8 la o înălțime de 50-70 cm deasupra solului cu un dispozitiv de ridicare cu o capacitate de
ridicare de peste 1000 kg, acordând atenție siguranței. După cum se arată în figura de mai sus, roțile din față
și cadrul roții din spate pot fi fixate pe cadrul principal 8 prin hardware.
E. Buncăr de evacuare/partea superioară a ansamblului buncăr de alimentare/cadru principal
RO
Numărul piesei
88
74
73
7
6
5
Numărul piesei
81
78
77
76
51
55
48
Descrierea piesei
Pin
Mașină de spălat
Piuliță de blocare
Cadrul roții din spate
Roata dreapta
Roata din stanga
Descrierea piesei
Bolt
Piuliță de blocare
Mașină de spălat
Bolt
Spalator cu arc
Șurub cu ochi – pentru ridicare
Spalator cu arc
Numărul Descrierea
piesei piesei
102 Sârmă
101 Bolt
94 Buton
93 Bara
tractare
70 Piuliță
blocare
64 Bolt
52 Mașină de
spălat
51 Spalator cu
arc
31 Buncăr
evacuare
de
de
de
