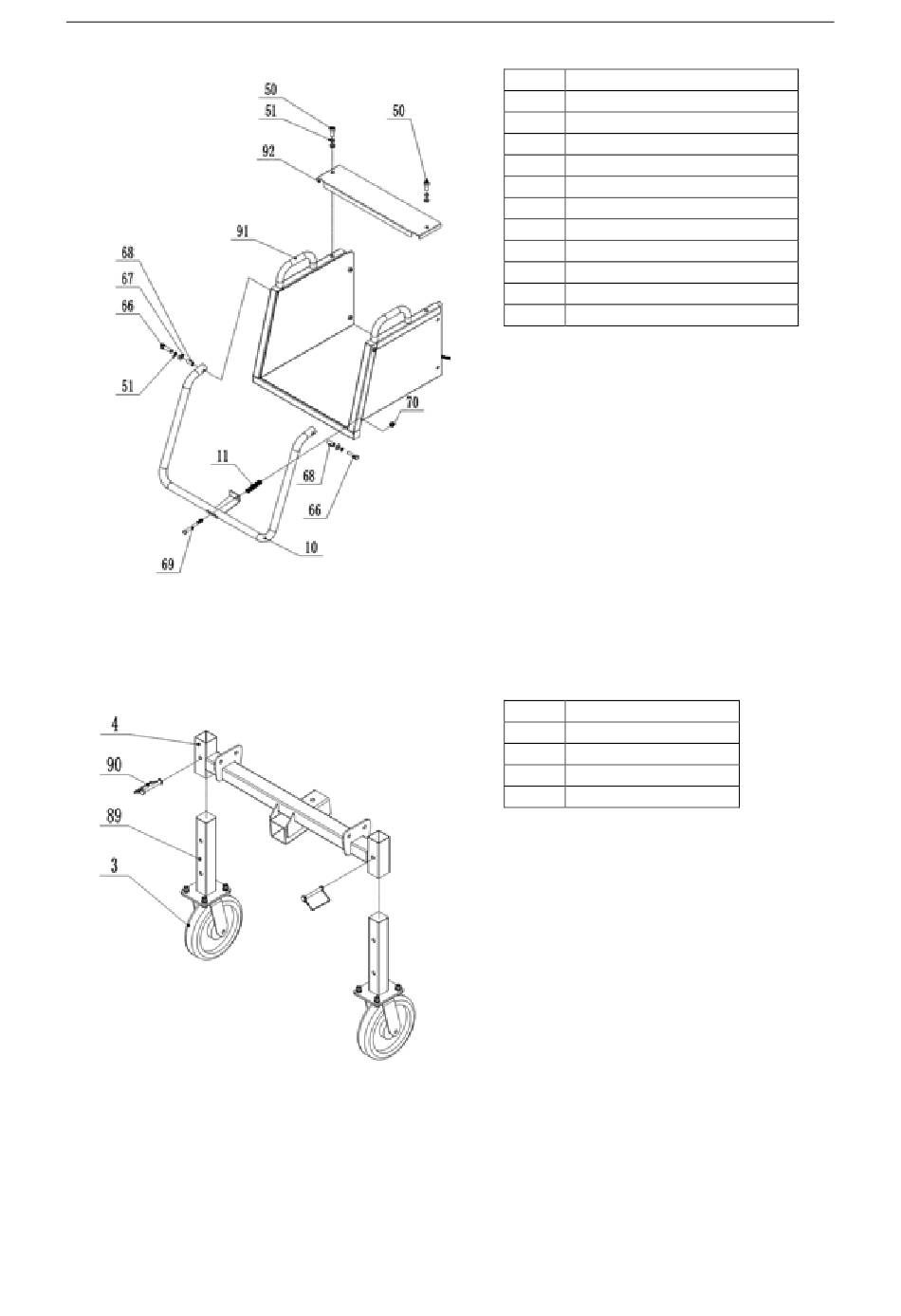

Najprv nainštalujte bezpečnostnú tyč 10, ako je znázornené na obrázku, pomocou hardvéru a pružiny, aby ste
ju pripevnili na hornú časť násypky 91. Potom nainštalujte horný kryt hornej časti násypky 92 na hornú časť
násypky 91 pomocou skrutky 50 a počkajte na ďalší krok inštalácie.
B. Zostava predných kolies
Nainštalujte pätku predného kolesa 89, ako je znázornené na obrázku, na rám predného kolesa 4 pomocou
D-čapu 90 a počkajte na ďalší krok inštalácie.
C. Zostava rámu zadného kolesa
SK
Diel č. Popis dielu
92 Horný kryt hornej časti násypky
91 Horná časť násypky
70 Poistná matica
69 Bolt
68 Objímka
67 Podložka
66 Bolt
51 Pružinová podložka
50 Bolt
11 jar
10 Bezpečnostná lišta
Diel č. Popis dielu
90 D-pin
89 Pätka predného kolesa
4 Rám predných kolies
3 Všesmerové koleso
