Número del elemento Descripción de la pieza

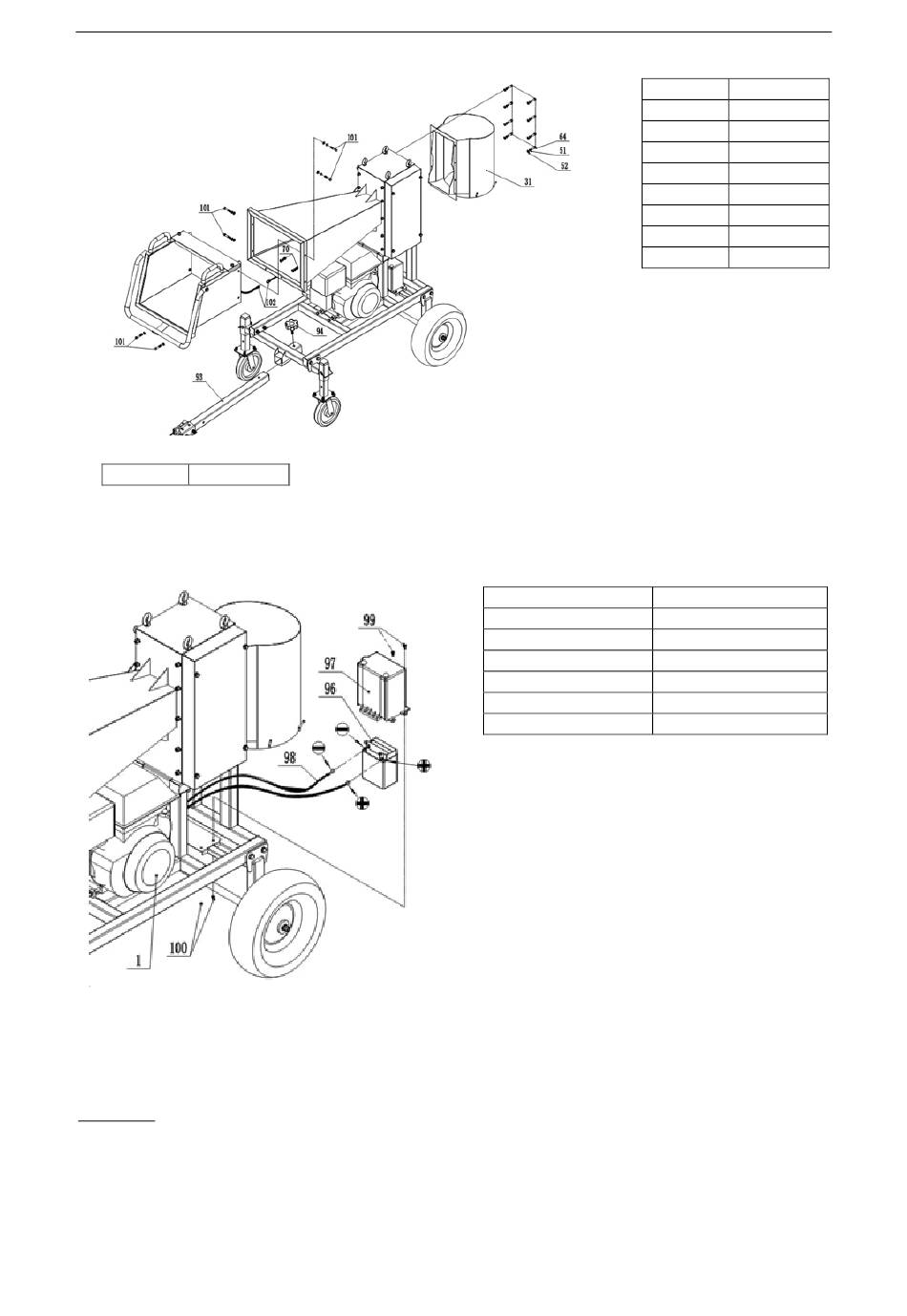

Fije la parte superior terminada de la tolva de alimentación 91 y la tolva de salida 31 en el marco principal con
los tornillos; conecte el cable 102 al cable de control del motor, extraiga el pasador izquierdo del interruptor de
seguridad en la barra de seguridad 10. Fije la barra de remolque 93 mediante el pomo 94 en el bastidor.
F. Montaje y conexión de la batería
Conecte los cables positivo y negativo del cable de la batería 98 a los polos positivo y negativo de la batería 96,
con el polo positivo conectado al polo positivo y el polo negativo conectado al polo negativo. No los conecte
incorrectamente, de lo contrario dañará la batería y el motor. Fije la tapa de la batería 97 en la batería 96 y
bloquéelas en el marco con el perno 99.
HT-WBL-02
A. Montaje del marco
ES
Número del elemento
100
99
98
97
96
1
102 Cable
101 Perno
94 Pomo
93 Barra de remolque
70 Tuerca de bloqueo
64 Perno
52 Arandela de seguridad
51 Arandela muelle Grower
31 Tolva de salida
Descripción de la pieza
Tuerca de bloqueo
Perno
Cable de batería
Tapa de pilas
Batería
Motor
