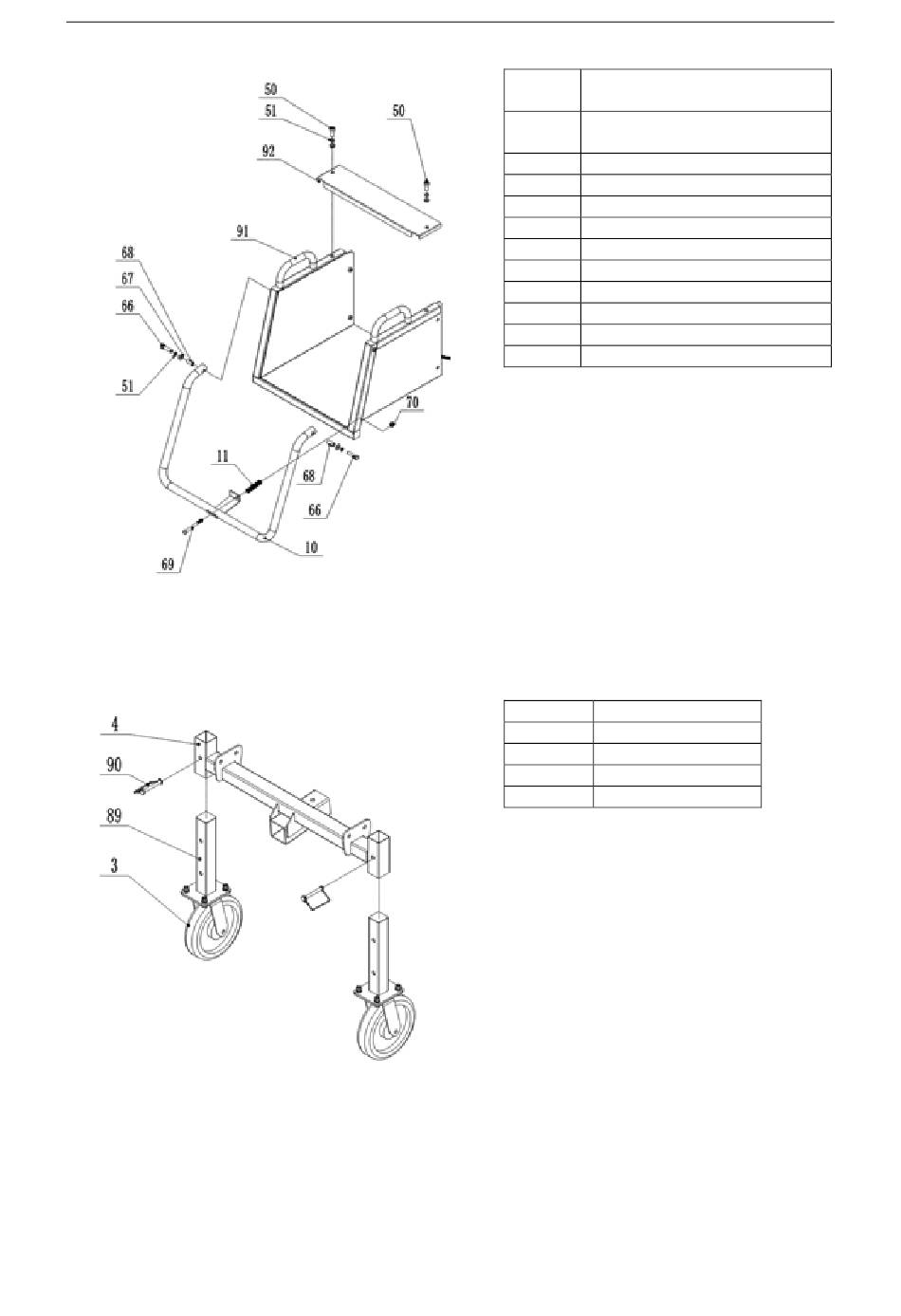

Najprije instalirajte sigurnosnu polugu 10 kao što je prikazano na slici pomoću hardvera i opruge da je
pričvrstite na gornji dio spremnika za hranu 91. Zatim postavite gornji poklopac za gornji dio spremnika za
hranu 92 na gornji dio spremnika za hranu 91 pomoću vijka 50 , i pričekajte sljedeći korak instalacije.
B. Sklop prednjih kotača
Ugradite stopalo prednjeg kotača 89 kao što je prikazano na slici na okvir prednjeg kotača 4 pomoću D-pina
90 i pričekajte sljedeći korak ugradnje.
C. Sklop okvira stražnjeg kotača
HR
Broj
Opis dijela
dijela
Gornji poklopac za gornji dio
92
spremnika za hranu
91 Gornji dio spremnika za hranu
70 Sigurnosna matica
69 Vijak
68 Čahura
67 Perilica
66 Vijak
51 Opruga za pranje
50 Vijak
11 Proljeće
10 Sigurnosna šipka
Broj dijela Opis dijela
90 D-pin
89 Noga prednjeg kotača
4 Okvir prednjih kotača
3 Višesmjerni kotač
