Pričvrstite gotov gornji dio spremnika za punjenje 91 i izlaznog spremnika 31 na glavni okvir pomoću hardvera;
Spojite žicu 102 na upravljačku žicu motora, izvucite lijevu iglu na sigurnosnom prekidaču na sigurnosnoj šipki 10.
Pričvrstite polugu za vuču 93 pomoću gumba 94 na okviru.
F. Sastavljanje i spajanje baterije
Spojite pozitivne i negativne žice baterije 98 na pozitivne i negativne polove baterije 96, s pozitivnim polom
spojenim na pozitivni pol, a negativnim polom s negativnim polom. Nemojte ih spajati nepravilno, inače će
oštetiti bateriju i motor. Pričvrstite poklopac baterije 97 na bateriju 96 i pričvrstite ih na okvir vijkom 99.
HT-WBL-02

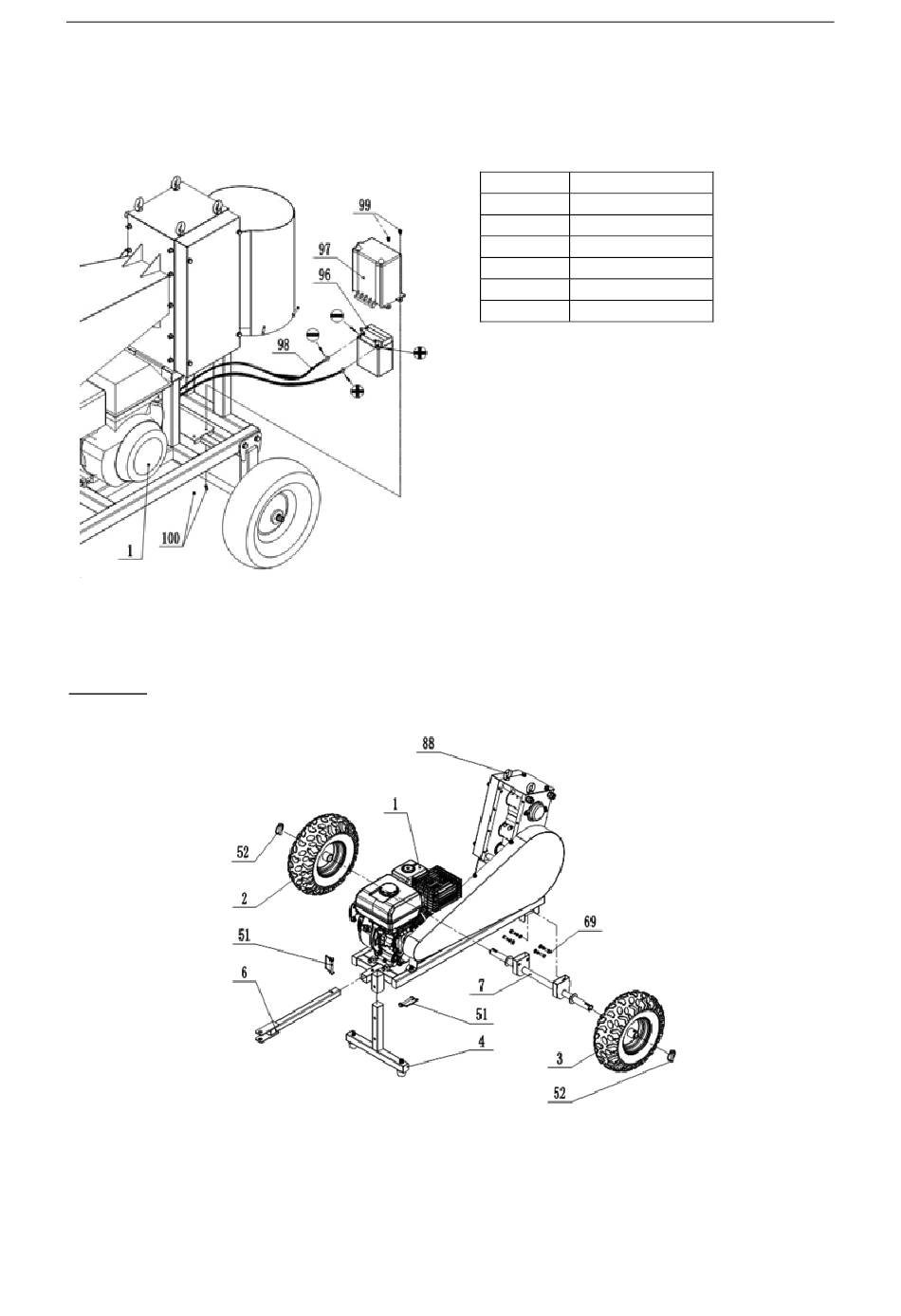

A. Sastavljanje okvira
Dva prstenasta vijka 88 treba odabrati kao glavne točke podizanja, polako podižite glavni okvir na visinu od 40-
60 cm iznad tla pomoću uređaja za podizanje s kapacitetom podizanja od preko 300 kg, pazeći na sigurnost!
Ugradite T-polu 4, polugu za vuču 6, osovinu 7 i kotače (2 i 3) pomoću D-pina 51, 52 i vijka 69 i hardvera.
B. Sklop spremnika za hranu
HR
Broj dijela
Opis dijela
100
Sigurnosna matica
99
Vijak
98
Žica za bateriju
97
Poklopac baterije
96
Baterija
1
Motor
