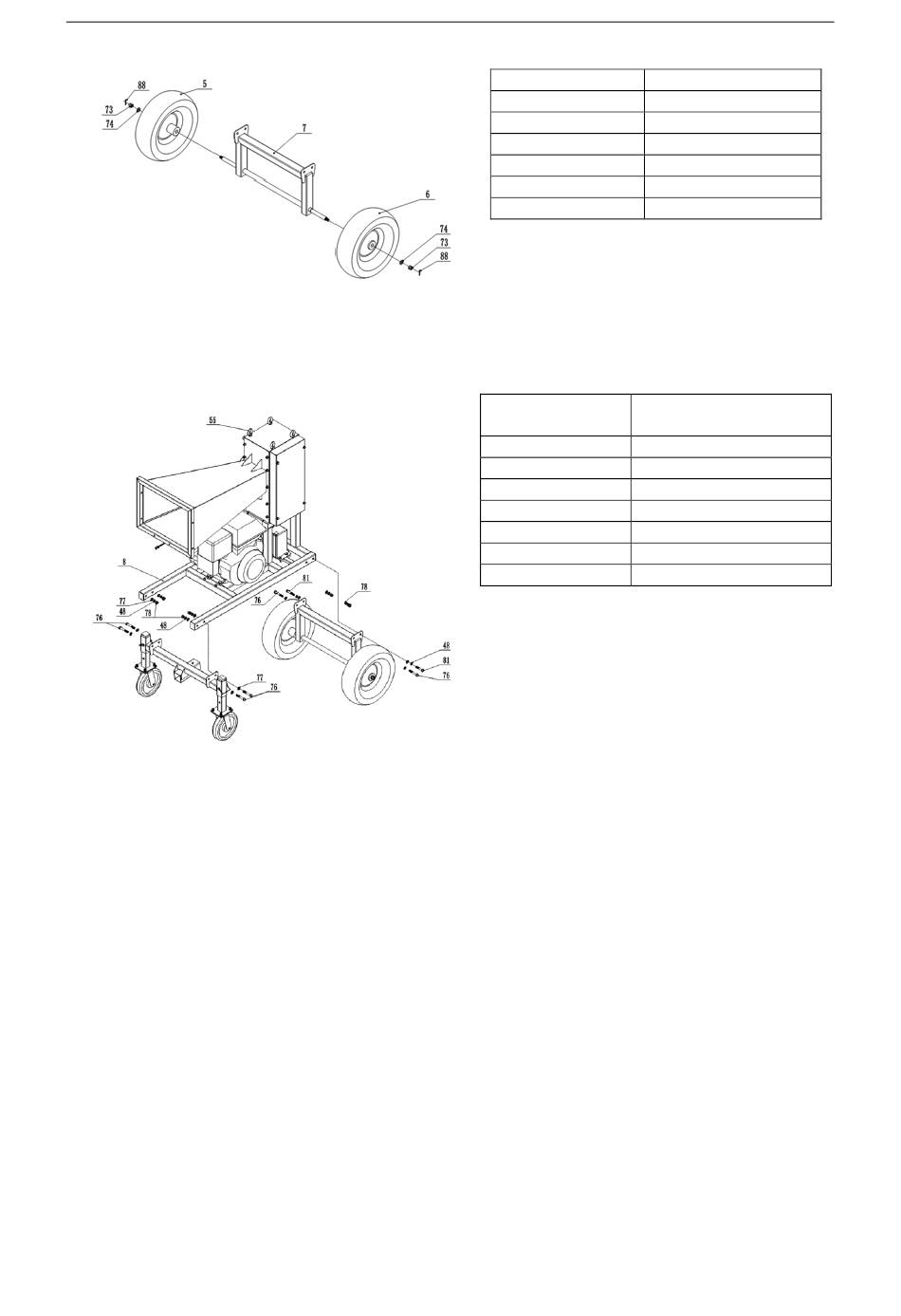

Installez les pneus gauche et droit 5 et 6 sur le cadre de la roue arrière 7 avec le matériel et attendez l'étape
d'installation suivante.
D. Ensemble roues avant/châssis de roue arrière/châssis principal
Au moins deux boulons à œil 55 doivent être sélectionnés comme points de levage principaux, soulevez
lentement le châssis principal 8 à une hauteur de 50 à 70 cm au-dessus du sol avec un dispositif de levage
d'une capacité de levage de plus de 1 000 kg, en faisant attention à la sécurité. Comme le montre la figure ci-
dessus, les roues avant et le cadre de roue arrière peuvent être fixés sur le cadre principal 8 à l'aide de
matériel.
E.
Trémie de sortie/partie supérieure de la trémie d'alimentation/ensemble châssis principal
FR
Numéro de la pièce
88
74
73
7
6
5
Numéro
de
la
pièce
81
78
77
76
51
55
48
Description de la pièce
Tige
Rondelle de protection
Écrou de blocage
Cadre de roue arrière
Roue droite
Roue gauche
Description de la pièce
Boulon
Écrou de blocage
Rondelle de protection
Boulon
Rondelle élastique
Anneau à œil – pour levage
Rondelle élastique
