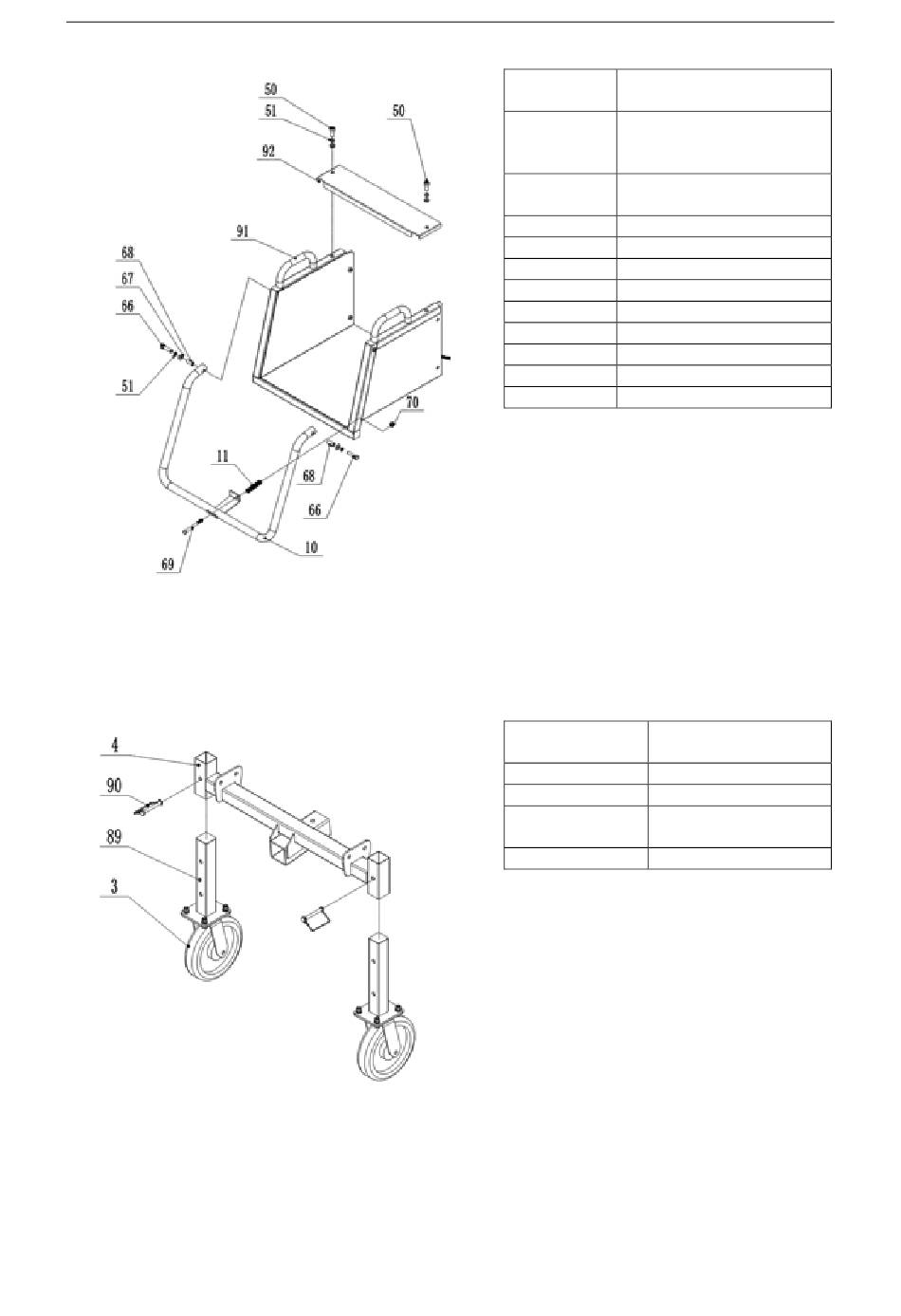

En primer lugar, instale la barra de seguridad 10 como se muestra en la figura mediante hardware y resorte
para fijarla en la parte superior de la tolva de alimentación 91. Luego instale la cubierta superior para la parte
superior de la tolva de alimentación 92 en la parte superior de la tolva de alimentación 91 mediante el perno
50 y espere al siguiente paso de instalación.
B. Conjunto de ruedas delanteras
Instale el pie de la rueda delantera 89 como se muestra en la figura en el marco de la rueda delantera 4
mediante el pasador D 90 y espere al siguiente paso de instalación.
C. Conjunto del bastidor de la rueda trasera
ES
Número del
elemento
92
91
70
69
68
67
66
51
50
11
10
Número
elemento
90
89
4
3
Descripción de la pieza
Tapa superior para la parte
superior de la tolva de
alimentación
Parte superior de la tolva de
alimentación
Tuerca de bloqueo
Perno
Cojinete
Arandela de seguridad
Perno
Arandela muelle Grower
Perno
Muelle
Barra de seguridad
del
Descripción de la pieza
Pasador D
Pie de rueda delantera
Marco
de
ruedas
delanteras
Rueda omnidireccional
