Hotovou horní část násypky 91 a výstupní násypky 31 připevněte k hlavnímu rámu pomocí kování; Připojte vodič
102 k vodiči ovládání motoru., vytáhněte levý kolík na bezpečnostním spínači na bezpečnostní tyči 10. Upevněte
tažné zařízení 93 pomocí knoflíku 94 na rámu.

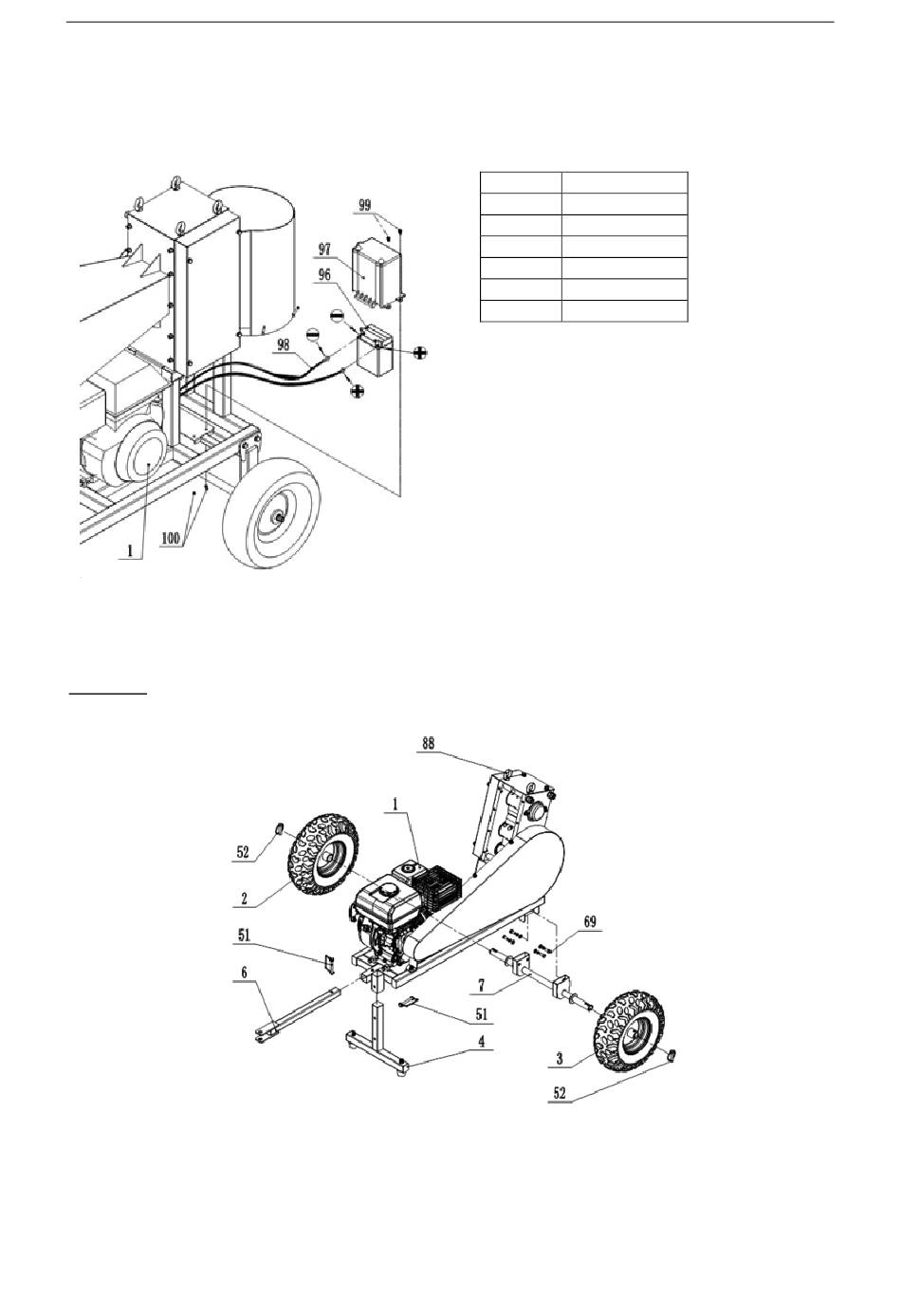

F. Montáž a připojení baterie
Připojte kladný a záporný vodič vodiče 98 baterie ke kladnému a zápornému pólu baterie 96, přičemž kladný pól
je připojen ke kladnému pólu a záporný pól je připojen k zápornému pólu. Nepřipojujte je nesprávně, jinak dojde
k poškození baterie a motoru. Upevněte kryt baterie 97 na baterii 96 a zajistěte je na rámu šroubem 99.
HT-WBL-02
A. Montáž rámu
Jako hlavní zvedací body volte dvě oka 88, hlavní rám zvedněte pomalu do výšky 40-60 cm nad zem pomocí
zvedacího zařízení s nosností nad 300 kg, dbejte na bezpečnost! Namontujte T-tyč 4, tažnou tyč 6, nápravu 7 a
kola (2&3) pomocí D-čepu 51, 52 a šroubu 69 a hardwaru.
B. Sestava násypky
CZ
Číslo dílu
Popis dílu
100
Aretační matice
99
Kolík
98
Kabel baterie
97
Víko baterií
96
Baterie
1
Motor
