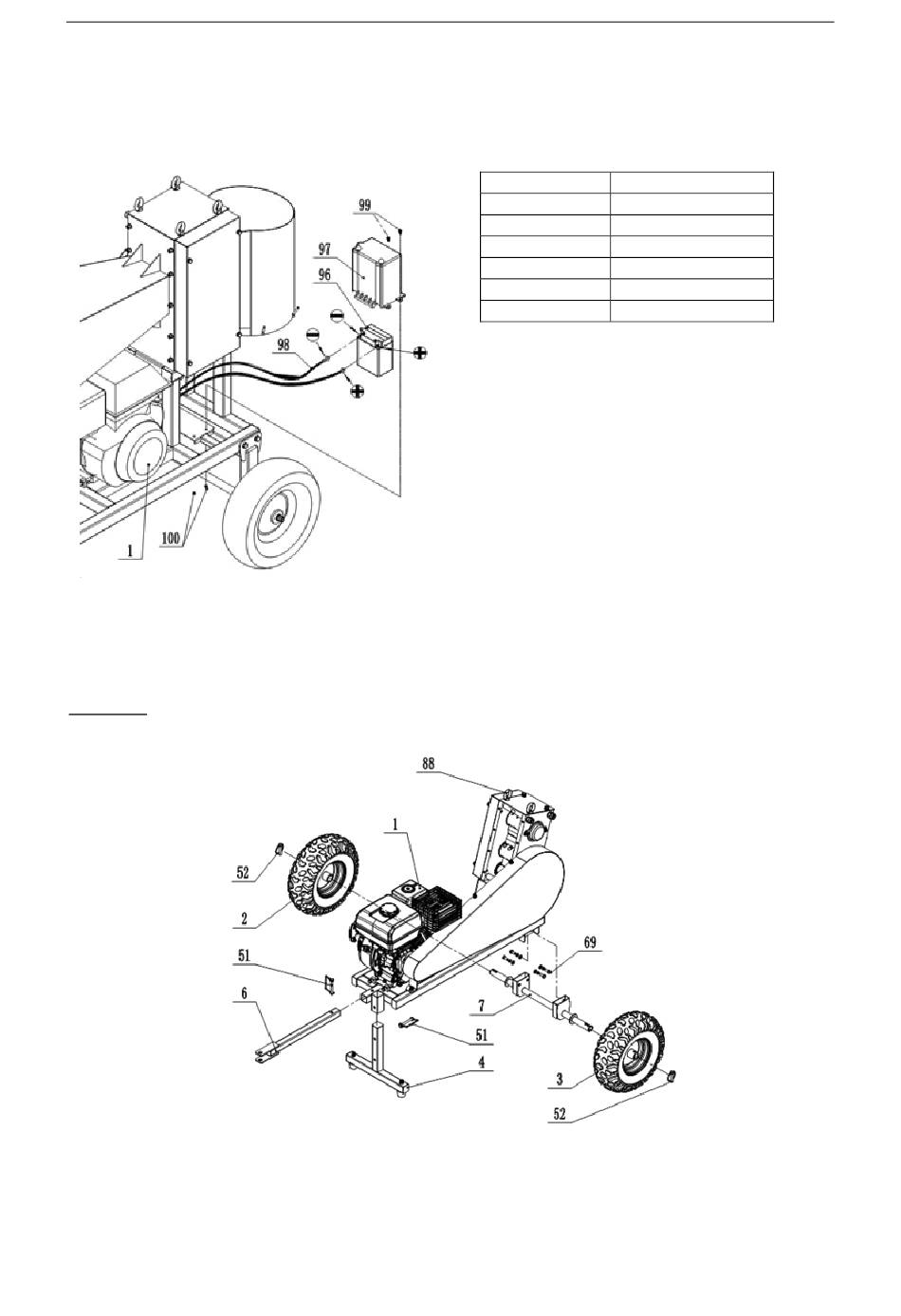

Rögzítse a 91-es adagoló tartály és a 31-es kimeneti tartály kész felső részét a főkeretre a hardverrel;
Csatlakoztassa a 102-es vezetéket a motorvezérlő vezetékhez., húzza ki a bal oldali csapot a biztonsági kapcsolón
a 10-es biztonsági rúd biztonsági kapcsolóján. Rögzítse a 93-as vonóhorgot a 94-es gomb segítségével a vázon.
F. Az akkumulátor összeszerelése és csatlakoztatása
Csatlakoztassa a 98-as akkumulátor vezeték pozitív és negatív vezetékét a 96-os akkumulátor pozitív és negatív
pólusához úgy, hogy a pozitív pólus a pozitív pólushoz, a negatív pólus pedig a negatív pólushoz csatlakozik. Ne
csatlakoztassa őket helytelenül, különben károsítja az akkumulátort és a motort Rögzítse az akkumulátor fedelét
97 az akkumulátor 96, és rögzítse őket a keretre a csavar 99.
HT-WBL-02
A. Keret összeszerelése
Két 88-as szemellenzőt kell kiválasztani fő emelési pontként, a főkeretet lassan emelje a talaj fölé 40-60 cm
magasságba egy 300 kg-nál nagyobb teherbírású emelőeszközzel, ügyelve a biztonságra! Szerelje fel a 4. T-rudat,
a 6. vonóhorgot, a 7. tengelyt és a kerekeket (2 és 3) az 51. és 52. D-csap, valamint a 69. csavar és a vasalat
segítségével.
HU
Alkatrész száma
100
99
98
97
96
1
Alkatrész leírása
Zárcsavar
Csap
Akkumulátor vezeték
Elemtartó fedele
Akkumulátor
Motor
