Hotovú hornú časť plniaceho zásobníka 91 a výstupného zásobníka 31 pripevnite kovaním na hlavný rám; Pripojte
vodič 102 k vodiču ovládania motora., vytiahnite ľavý kolík na bezpečnostnom spínači na bezpečnostnej tyči 10.
Upevnite ťažnú tyč 93 pomocou gombíka 94 na ráme.

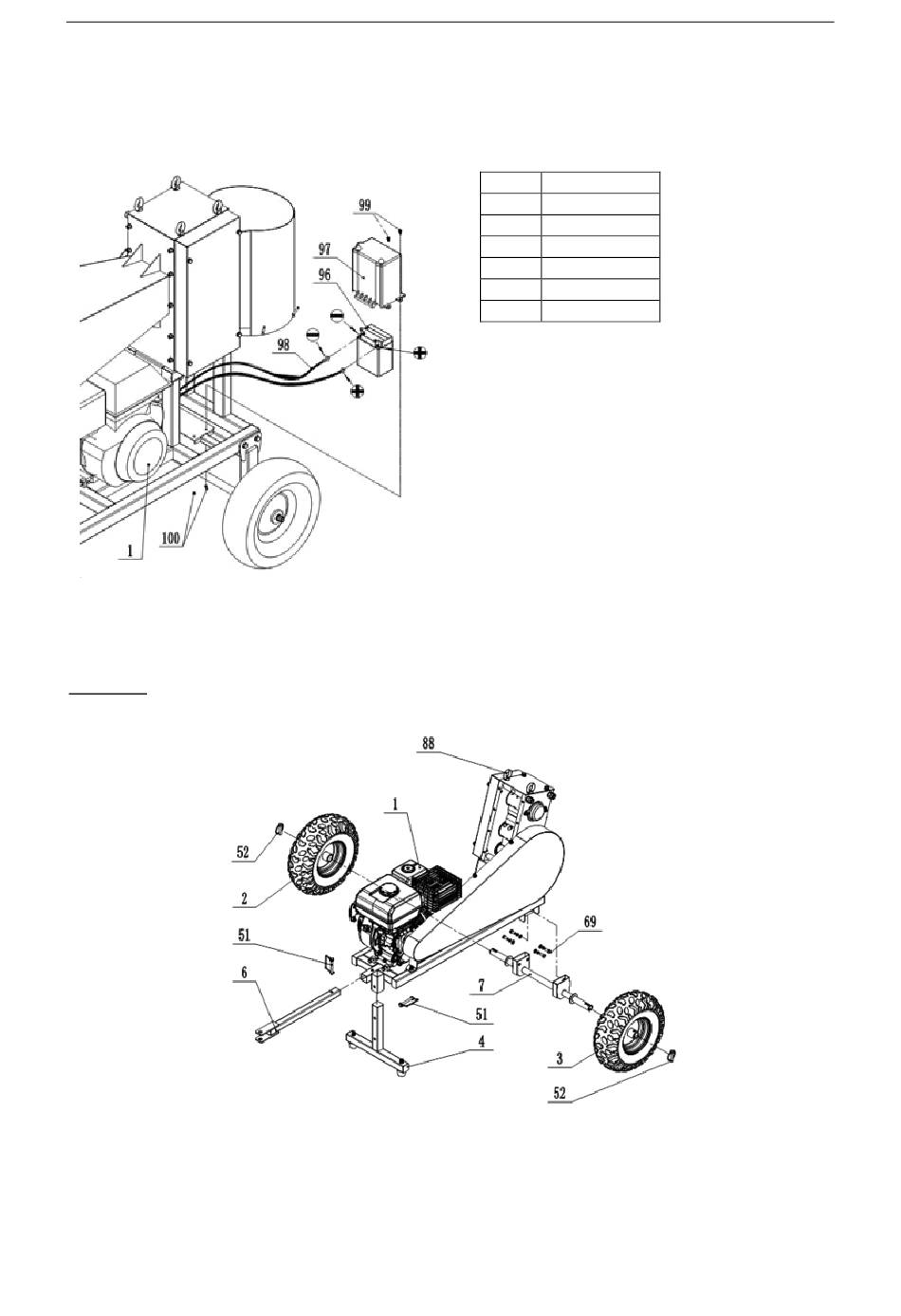

F. Montáž a pripojenie batérie
Pripojte kladný a záporný vodič vodiča batérie 98 ku kladnému a zápornému pólu batérie 96, pričom kladný pól
je pripojený ku kladnému pólu a záporný pól je pripojený k zápornému pólu. Nepripájajte ich nesprávne, inak
dôjde k poškodeniu batérie a motora. Upevnite kryt batérie 97 na batériu 96 a zaistite ich na ráme skrutkou 99.
HT-WBL-02
A. Zostava rámu
Ako hlavné body zdvíhania by ste mali zvoliť dve skrutky s okom 88, hlavný rám zdvihnite pomaly do výšky 40-60
cm nad zem pomocou zdvíhacieho zariadenia s nosnosťou nad 300 kg, dbajte na bezpečnosť! Namontujte T-tyč
4, ťažnú tyč 6, nápravu 7 a kolesá (2 a 3) pomocou D-čapu 51, 52 a skrutky 69 a hardvéru.
B. Zostava násypky
SK
Diel č.
Popis dielu
100
Poistná matica
99
Bolt
98
Kábel batérie
97
Kryt batérie
96
Batéria
1
Motor
