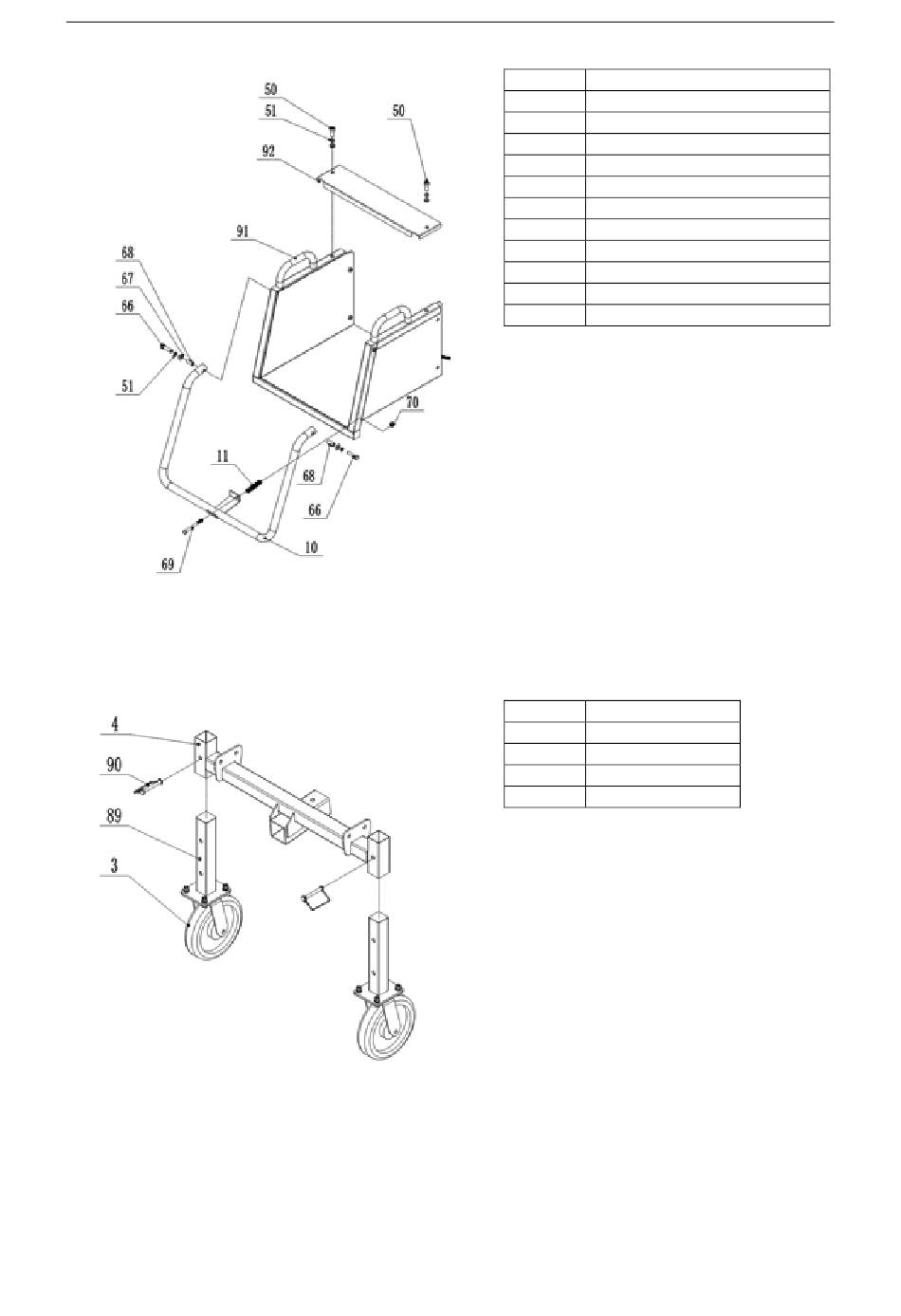

Nejprve nainstalujte bezpečnostní lištu 10, jak je znázorněno na obrázku, pomocí hardwaru a pružiny, abyste
ji připevnili na horní část násypky 91. Poté namontujte horní kryt horní části násypky 92 na horní část násypky
91 pomocí šroubu 50 a počkejte na další krok instalace.
B. Sestava předních kol
Namontujte patku předního kola 89, jak je znázorněno na obrázku, na rám předního kola 4 pomocí D-čepu 90
a počkejte na další instalační krok.
C. Sestava rámu zadního kola
CZ
Číslo dílu Popis dílu
92 Horní kryt pro horní část násypky
91 Horní část násypky
70 Aretační matice
69 Kolík
68 Pouzdro
67 Bezpečnostní podložka
66 Kolík
51 Pružná podložka
50 Kolík
11 Pružina
10 Bezpečnostní lišta
Číslo dílu Popis dílu
90 D-pin
89 Patka předního kola
4 Rám předních kol
3 Všesměrové kolo
