hillvert HT-WBL-01 Bedienungsanleitung Seite 6

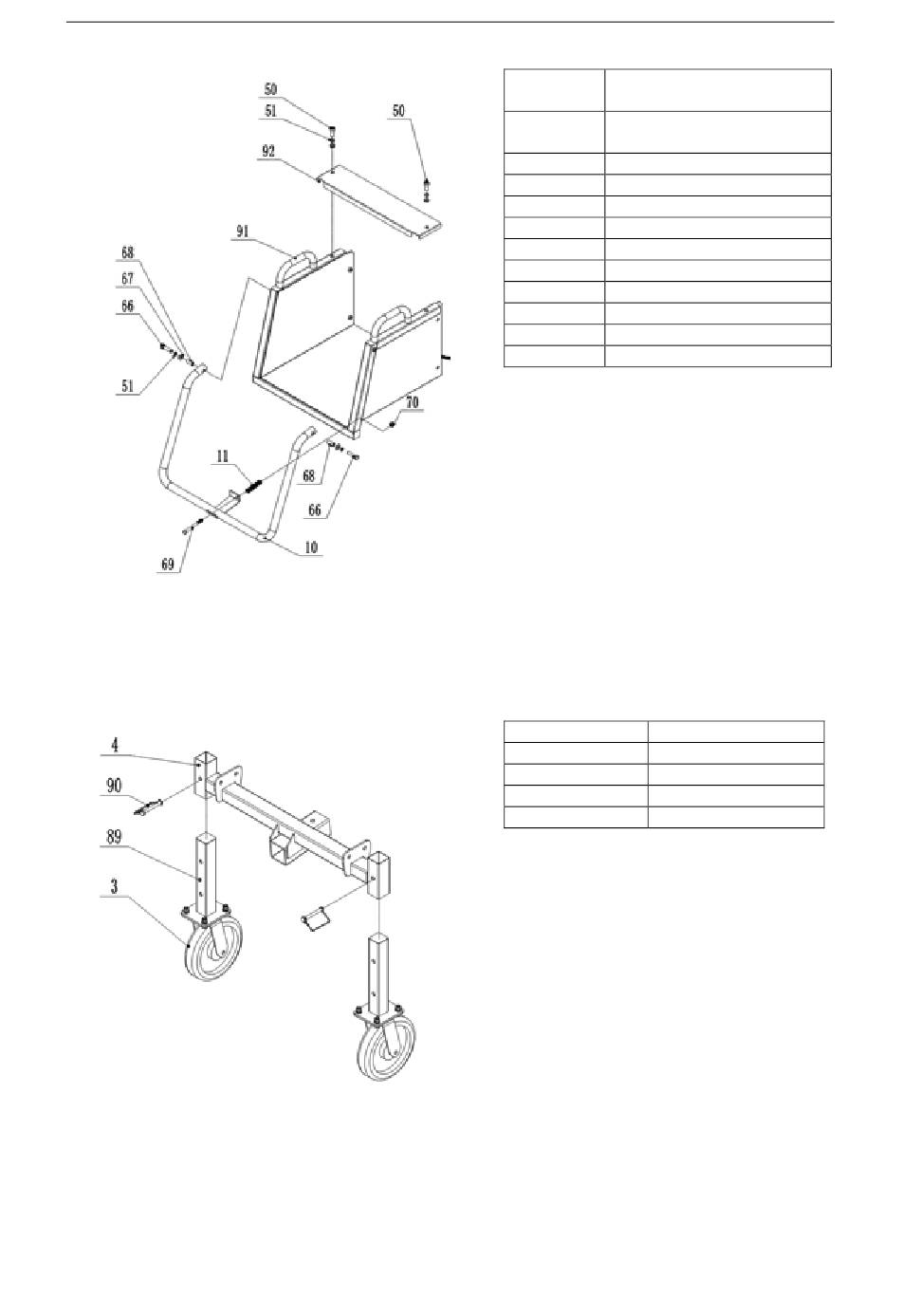

Installieren Sie zunächst den Sicherheitsbügel 10, wie in der Abbildung gezeigt, mit Hilfe der Beschläge und
der Feder, um ihn am oberen Teil des Einfülltrichters 91 zu befestigen, und installieren Sie dann die obere
Abdeckung für den oberen Teil des Einfülltrichters 92 mit Hilfe der Schraube 50 am oberen Teil des
Einfülltrichters 91, und warten Sie auf den nächsten Installationsschritt.
B. Montage der Vorderräder
Montieren Sie den Vorderradfuß 89 wie in der Abbildung gezeigt mit dem D-Stift 90 am Vorderradrahmen 4
und warten Sie den nächsten Montageschritt ab.
C. Montage des Hinterradrahmens
DE
Nummer
des Teils
92
91
70
69
68
67
66
51
50
11
10
Nummer des Teils
90
89
4
3
Beschreibung des Teils
Obere Abdeckung für den
oberen Teil des Einfülltrichters
Oberer Teil des Einfülltrichters
Sicherungsmutter
Bolzen
Buchse
Unterlegscheibe
Bolzen
Federunterlage
Bolzen
Feder
Sicherheitsbügel
Beschreibung des Teils
D-Pin
Vorderradfuß
Vorderräder Rahmen
Omnidirektionales Rad
