Pritvirtinkite gatavą viršutinę tiekimo bunkerio 91 dalį ir išleidimo bunkerį31 prie pagrindinio rėmo technine
įranga; Prijunkite laidą 102 prie variklio valdymo laido, ištraukite kairįjį kaištį iš saugos juostos 10 saugos jungiklio.
Pritvirtinkite vilkimo kabelį 93 rankenėle 94 ant rėmo.

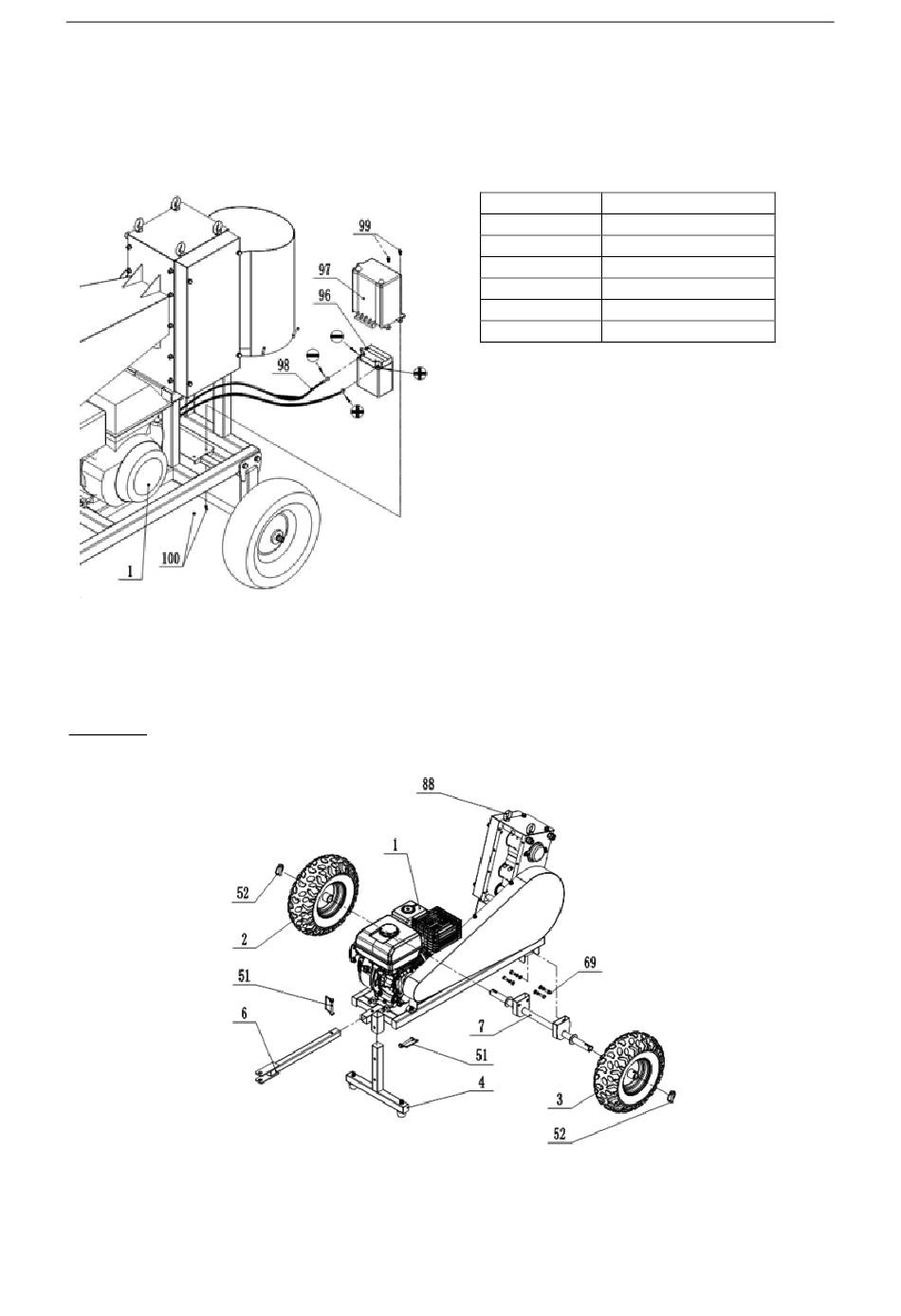

F. Akumuliatoriaus surinkimas ir prijungimas
Prijunkite teigiamą ir neigiamą akumuliatoriaus laido 98 laidus prie teigiamo ir neigiamo akumuliatoriaus 96
polių, o teigiamas polius prijungtas prie teigiamo poliaus, o neigiamas - prie neigiamo. Nejunkite jų neteisingai,
kitaip sugadinsite akumuliatorių ir variklį. Užfiksuokite akumuliatoriaus dangtelį 97 ant akumuliatoriaus 96 ir
užfiksuokite juos ant rėmo varžtu 99.
HT-WBL-02
A. Rėmo surinkimas
Kaip pagrindinius kėlimo taškus reikia pasirinkti du ąsinius varžtus 88, pagrindinį rėmą lėtai kelkite į 40-60 cm
aukštį virš žemės kėlimo įrenginiu, kurio keliamoji galia viršija 300kg, atkreipiant dėmesį į saugumą!
Sumontuokite T formos strypą 4, vilkimo strypą 6, ašį 7 ir ratus (2 ir 3) naudodami D kaiščius 51, 52 ir varžtą 69
bei techninę įrangą.
LT
Dalies numeris Dalies aprašymas
100 Užrakto veržlė
99 Varžtas
98 Akumuliatoriaus laidas
97 Baterijos dangtelis
96 Baterija
1 Variklis
