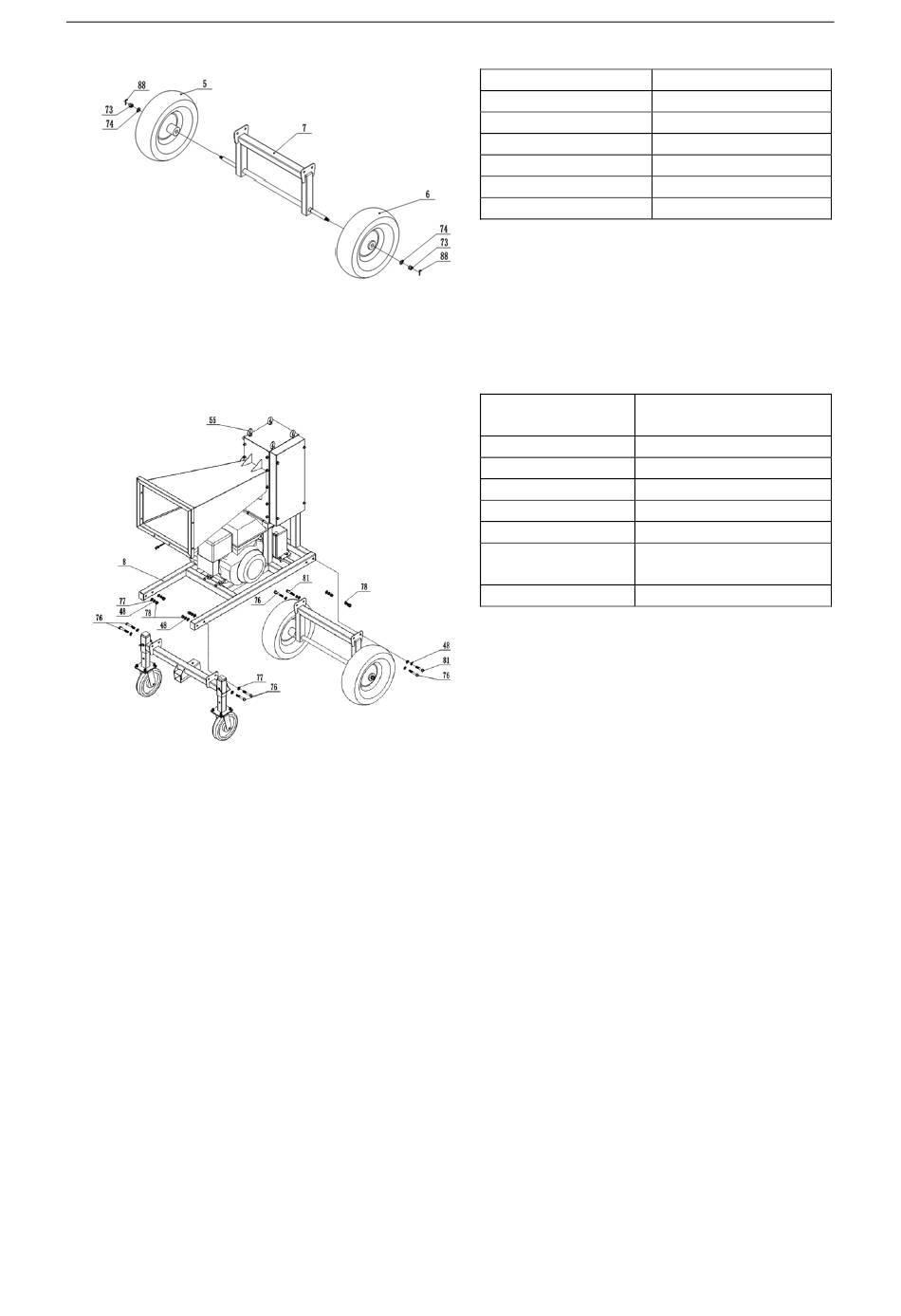

Instale los neumáticos izquierdo y derecho 5 y 6 en el marco de la rueda trasera 7 con los tornillos y espere
al siguiente paso de instalación.
D. Conjunto de ruedas delanteras/bastidor de ruedas traseras/bastidor principal
Se deben seleccionar al menos dos pernos de ojo 55 como puntos de elevación principales, levantar el marco
principal 8 lentamente a una altura de 50-70 cm sobre el suelo con un dispositivo de elevación con una
capacidad de elevación de más de 1000 kg, prestando atención a la seguridad. Como se muestra en la figura
anterior, las ruedas delanteras y el marco de las ruedas traseras se pueden fijar al marco principal 8 mediante
hardware.
E.
Tolva de salida/parte superior de la tolva de alimentación/conjunto del bastidor principal
ES
Número del elemento
88
74
73
7
6
5
Número
del
elemento
81
78
77
76
51
55
48
Descripción de la pieza
Pasador
Arandela de seguridad
Tuerca de bloqueo
Marco de rueda trasera
Rueda derecha
Rueda izquierda
Descripción de la pieza
Perno
Tuerca de bloqueo
Arandela de seguridad
Perno
Arandela muelle Grower
Perno de ojo – para
elevación
Arandela muelle Grower
