3 Installation
3.2 Montageanleitung
3.2.4 Position der Leistungsanschlüsse
62
Die standardmäßige Anordnung der Leistungsanschlüsse ist senkrecht nach
unten in den Ausprägungen RAMO-...-C32... bzw. RASP-...-C32...
Eine waagerechte Anordnung können unterwiesene Fachkräfte durch Drehung
des schwarzen Gehäuseunterteils um jeweils 90° nach links oder rechts herstel-
len. Dazu müssen die vier Schrauben im Gehäusedeckel entfernt werden.

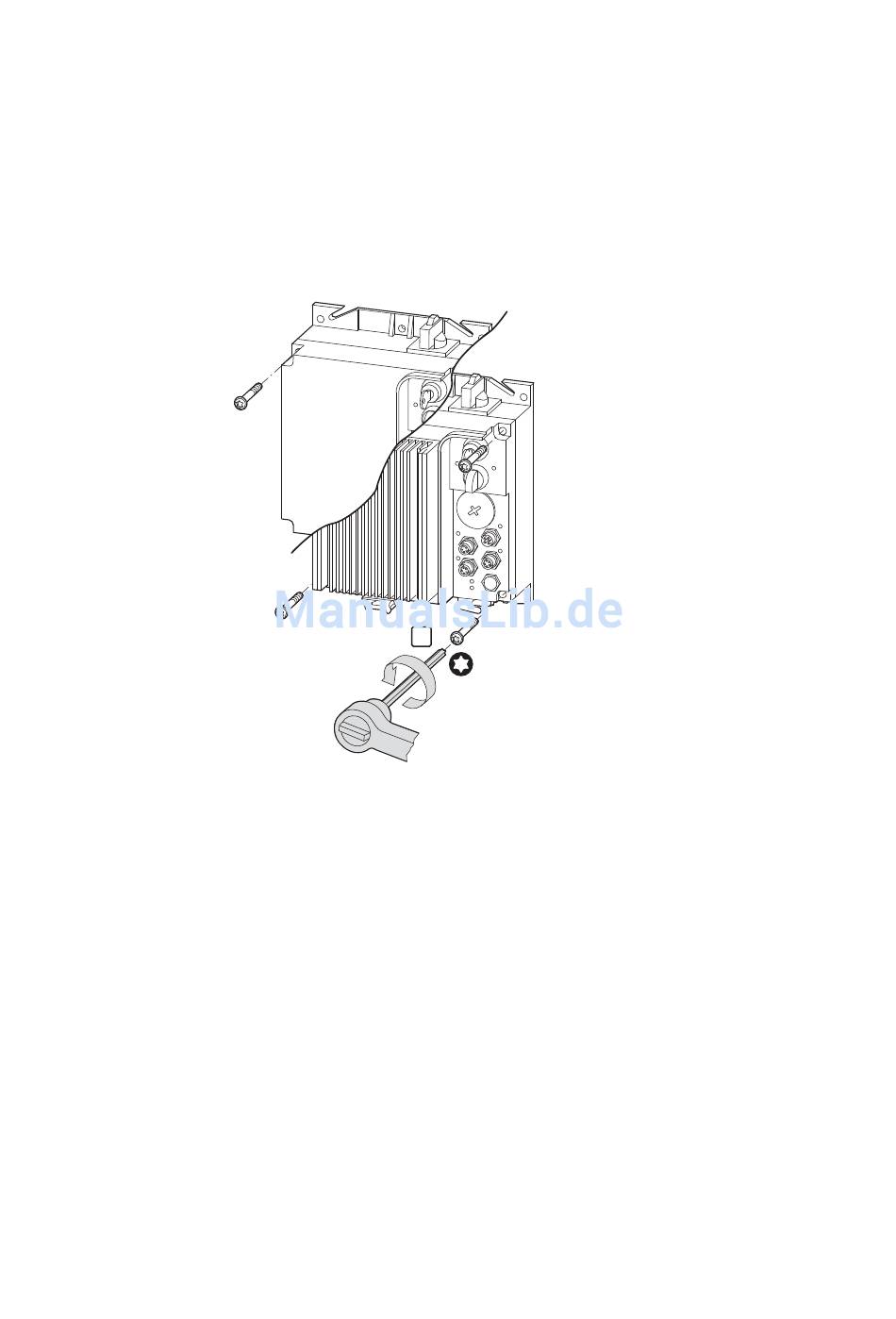

Abbildung 35: Demontage des Gehäusedeckels
▶ Den Gehäusedeckel seitlich fixieren und mit Vorsicht abheben.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
1
TORX 30 IP
