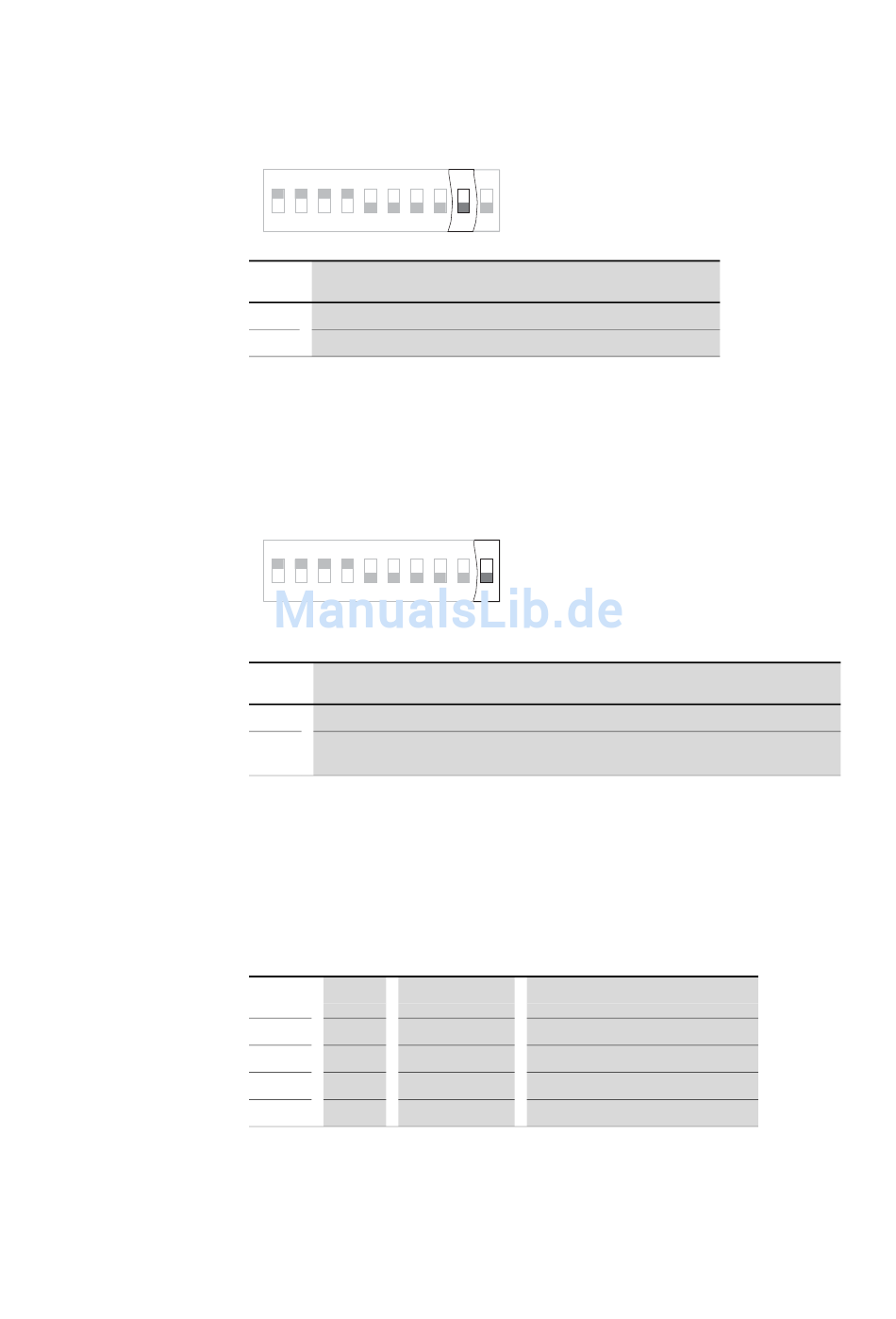

5.6.2.5 Überwachung der Stromuntergrenze (DIP 9)
5.6.2.6 AS-Interface Diagnose (DIP 10)
5.6.2.7 Bit DQ3 – Quick Stop
ON
1
0
1 2 3 4 5 6 7
DIP 9 Konfiguration
1 Überwachung der Stromuntergrenze aktiviert
0 Überwachung der Stromuntergrenze deaktiviert (Auslieferungszustand)
Mit DIP 9 = 1 (= ON ) wird eine Fehlermeldung (Motor-LED leuchtet rot) aus-
gegeben, wenn eine Phase (L1, L2, L3) weniger als 25 % des Nennstroms l
führt.
ON
1
0
1 2 3 4 5 6 7
Diagnosestatus über AS-Interface-Parameterkanal und Peripherie.
DIP 10 Konfiguration
1 Diagnosestatus über AS-Interface-Parameterkanal und Peripheriefehlermeldung
0 Diagnosestatus über AS-Interface-Parameterkanal und Peripheriefehlermeldung
(Auslieferungszustand).
1) Beispiel für einen Peripheriefehler: Relais-Kontakt im Leistungsteil verschweisst.
In der UL-Ausführung mit dem Profil AS-i 7.4 erfolgt die „Unterdrückung
Quick Stop" mit Bit DQ3.
Dazu muss der linke DIP-Schalter 1 von Teil ③ in ￫ Abbildung 83, Seite 103
auf ON stehen.
DIP 3.1 DQ3 Funktion
ON 0 Quick Stop ein
ON 1 Quick Stop aus
OFF 0 keine
OFF 1 keine
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
DIP
8 9 10
DIP
8 9 10
Beschreibung
Reaktion auf Sensoren
keine Reaktion auf Sensoren
DQ3-Signale werden nicht übertragen
DQ3-Signale werden nicht übertragen
5 Motorstarter RAMO
5.6 Betrieb
e
1)
aktiviert.
1)
deaktiviert
107
