3.6.4 Abgeschirmte Motorleitung bei RASP

3.6.4.1 Allgemeine Hinweise
Die nachfolgenden Ausführungen beschreiben am Beispiel eines DESINA
MOTORFLEX Kabels mit 4G1.0 2 x (2 x 0,75), die erforderlichen Arbeits-
schritte zur EMV-gerechten Anbindung einer Netzleitung bei RASP.

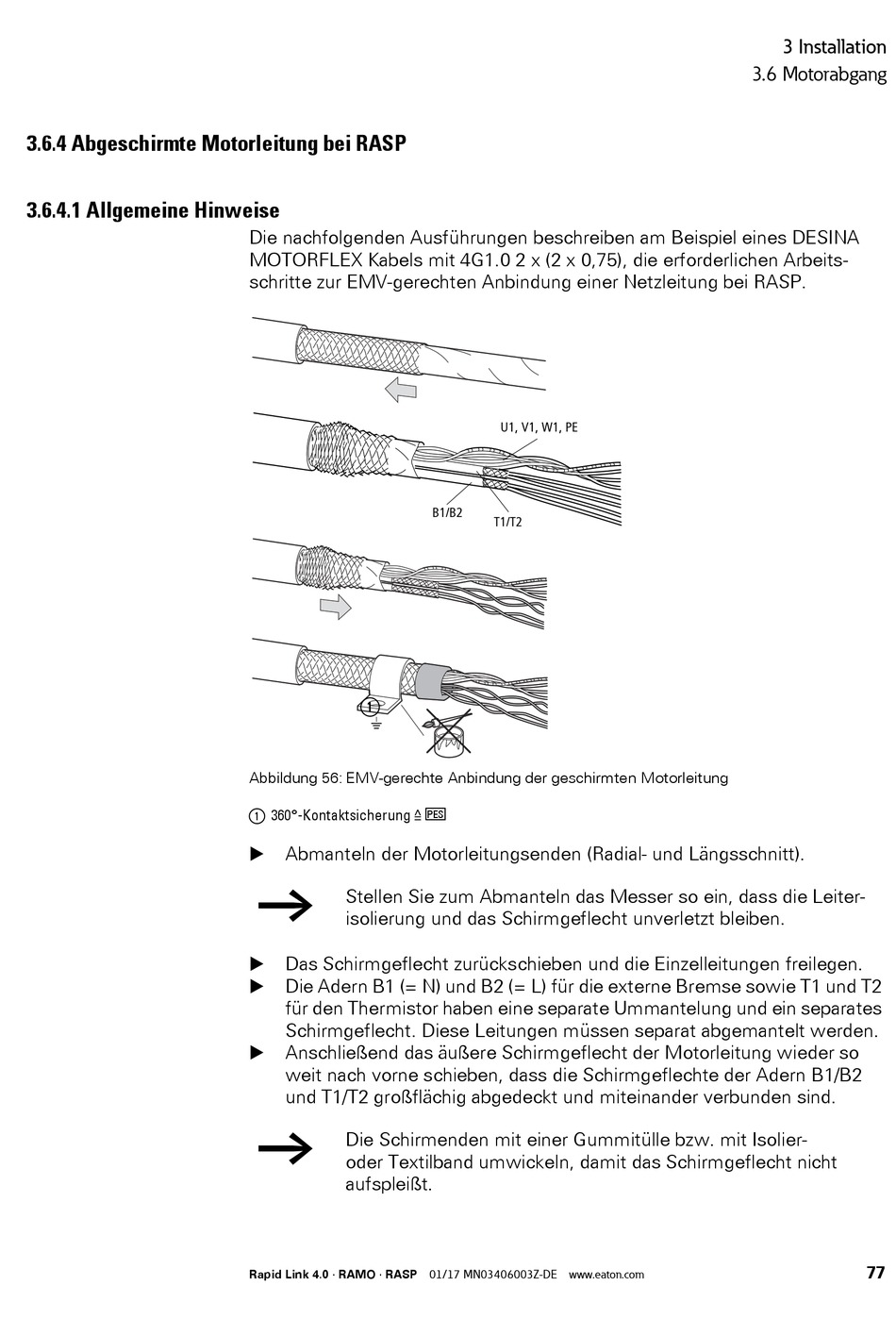

Abbildung 56: EMV-gerechte Anbindung der geschirmten Motorleitung
a 360°-Kontaktsicherung ≙ 
Abmanteln der Motorleitungsenden (Radial- und Längsschnitt).
Stellen Sie zum Abmanteln das Messer so ein, dass die Leiter-
isolierung und das Schirmgeflecht unverletzt bleiben.
Das Schirmgeflecht zurückschieben und die Einzelleitungen freilegen.
Die Adern B1 (= N) und B2 (= L) für die externe Bremse sowie T1 und T2
für den Thermistor haben eine separate Ummantelung und ein separates
Schirmgeflecht. Diese Leitungen müssen separat abgemantelt werden.
Anschließend das äußere Schirmgeflecht der Motorleitung wieder so
weit nach vorne schieben, dass die Schirmgeflechte der Adern B1/B2
und T1/T2 großflächig abgedeckt und miteinander verbunden sind.
Die Schirmenden mit einer Gummitülle bzw. mit Isolier-
oder Textilband umwickeln, damit das Schirmgeflecht nicht
aufspleißt.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
U1, V1, W1, PE
B1/B2
T1/T2
