5.6 Betrieb

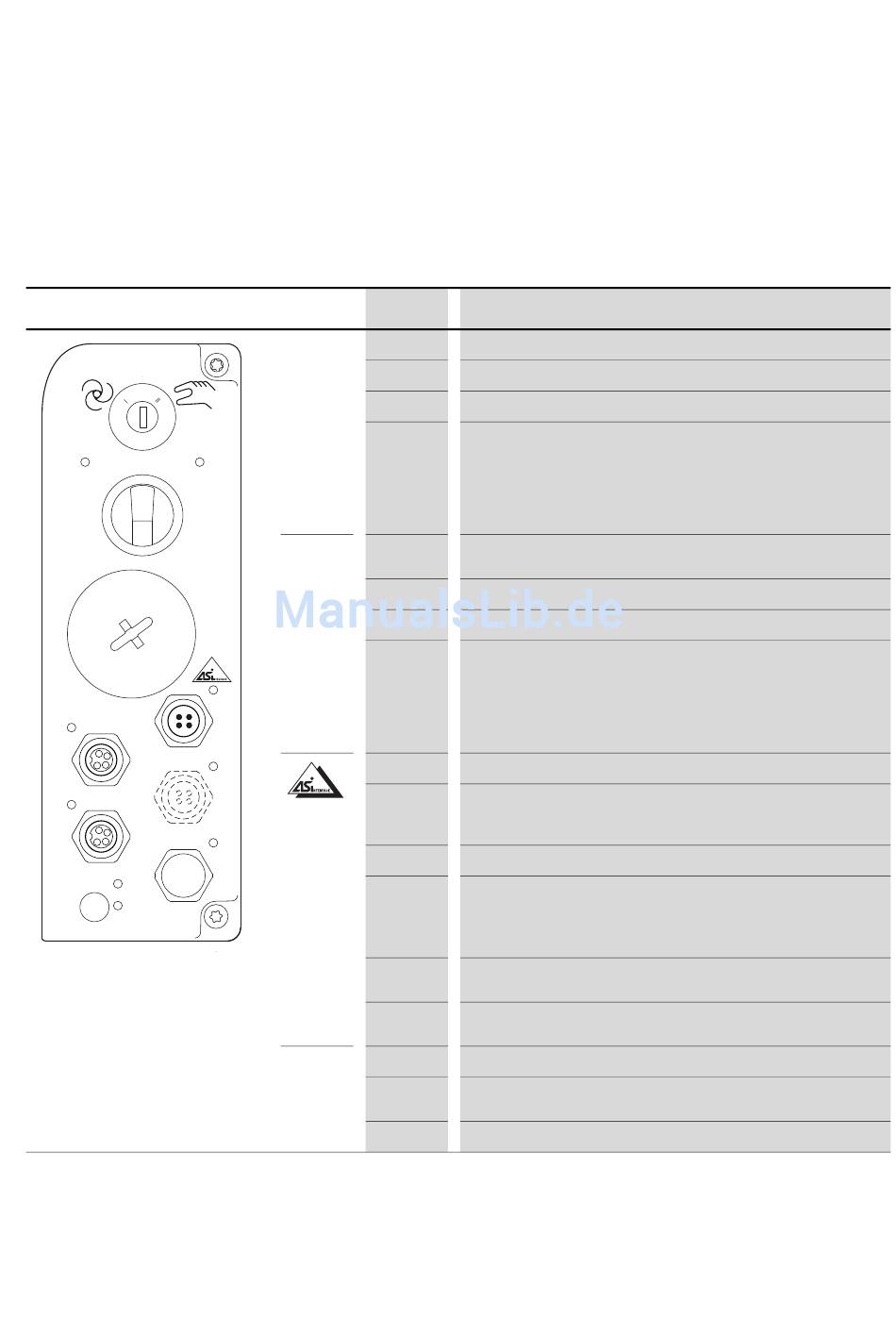

5.6.1 LED-Anzeigen

OFF/RESET
0
OFF
REV FWD
I3
I4
UV
M
3 ~
Die LED-Anzeigen der Motor Control Unit RAMO zeigen die Betriebs-
zustände an und ermöglichen eine schnelle Diagnose.
LED Zustand
FWD
aus
grün
blinkt grün
REV
aus
grün
blinkt grün
O3
aus
grün
rot
blinkt rot/
gelb
blinkt rot/
grün
I3
aus
grün
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
Beschreibung
Rechtsdrehfeld der Motorspannung (U-V-W)
nicht angesteuert
aktiviert (RUN-Modus)
angesteuert:
• aber gesperrt durch die Schnellstopp-Funktion der Sensor-Eingänge
(I3, I4).
• aber gesperrt, weil beim Einschalten der Versorgungsspannung
(400 V oder AS-i) der Schlüsselschalter in der Stellung HAND stand.
￫ Reset-Befehl erforderlich.
Linksdrehfeld der Motorspannung (W-V-U)
Nur bei RAMO-W...!
nicht angesteuert
aktiviert (RUN-Modus)
angesteuert:
• aber gesperrt durch die Schnellstopp-Funktion der Sensor-Eingänge
(I3, I4).
• aber gesperrt, weil beim Einschalten der Versorgungsspannung
(400 V oder AS-i) der Schlüsselschalter in der Stellung HAND stand.
￫ Reset-Befehl erforderlich.
AS-Interface
keine Versorgungsspannung in der AS-i-Elektronik:
AS-i-Anschlussleitungen prüfen
AS-i-Netzteil (Kopfsteuerung) prüfen
Kommunikation aktiv, normaler Betrieb
keine Kommunikation:
• Kopfsteuerung (Master) im Stopp-Modus.
• RAMO nicht oder mit der falschen Adresse (ID) eingetragen.
• RAMO im Reset-Modus.
AS-i-Adresse = 0
￫ AS-i-Adresse einstellen
Peripheriefehler (￫ Abschnitt 4.3.2, „LED-Anzeigen", Seite 94)
Sensor-Eingang I3
• nicht angeschlossen
• nicht angesteuert (kein Eingangssignal)
I3 angesteuert (Eingangssignal)
5 Motorstarter RAMO
5.6 Betrieb
101
