90 °
2

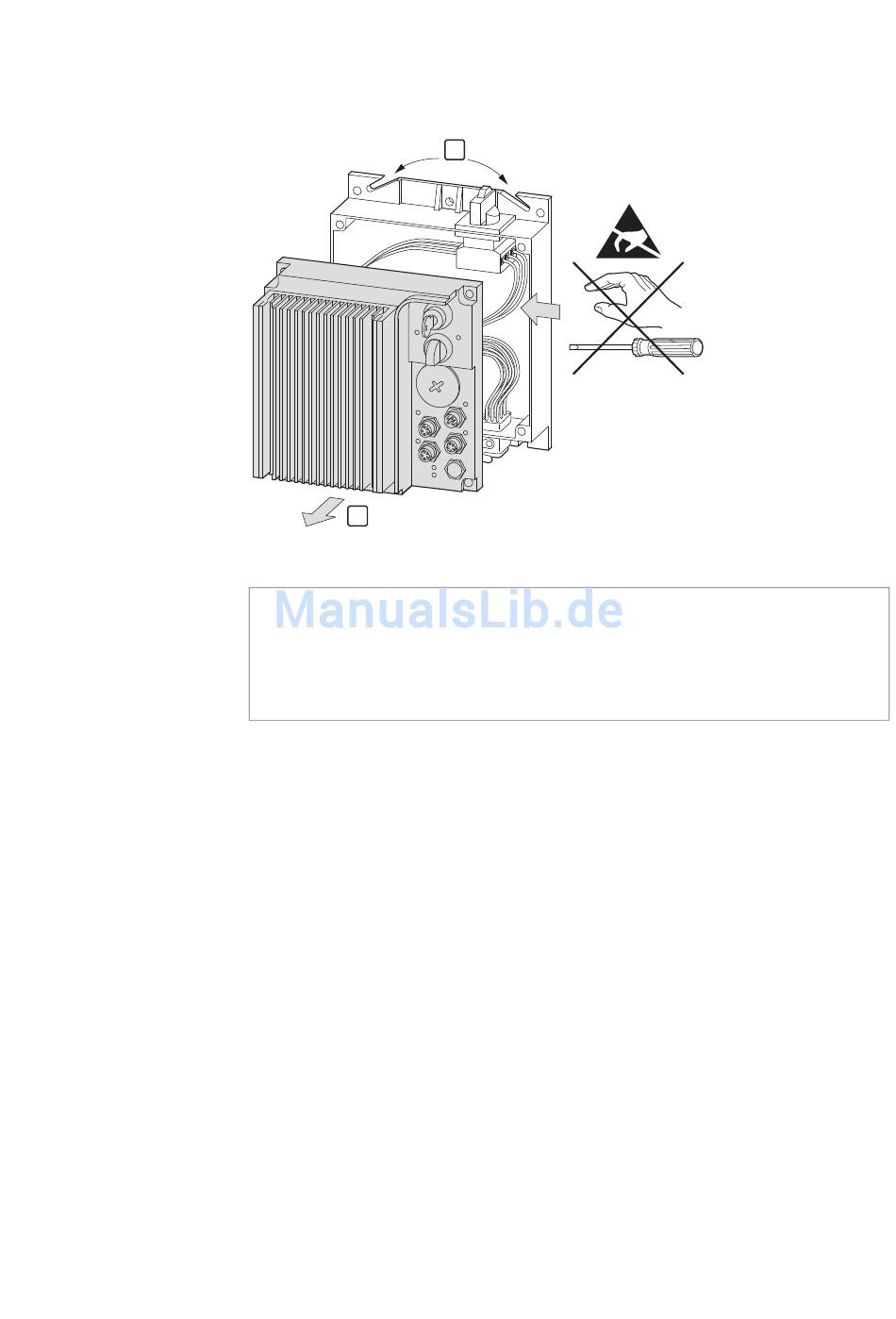

Abbildung 36: Beispiel: Gehäusedeckel bei einem RASP abheben
ACHTUNG
Nicht mit der Hand oder dem Werkzeug in das geöffnete Unter-
teil bzw. in den Gehäusedeckel hineinwirken!
Baugruppen und Verbindungen können sonst beschädigt und
die Funktion beeinträchtigt werden.
Das Gehäuseunterteil kann jetzt beispielsweise um 90° gegen den Uhrzei-
gersinn gedreht werden (Linksdrehung). Die Leistungsanschlüsse zeigen
jetzt nach rechts. Anschließend den Gehäusedeckel wieder sorgfältig auf-
setzen.
Achten Sie auf eine ordnungsgemäße Lage der Gummidich-
tungen (Schutzart IP65) beim Zusammenbau.
Mit den vier Schrauben den Gehäusedeckel auf dem Unterteil ordnungsge-
mäß festschrauben. Die Schrauben sollten über Kreuz und in zwei Durch-
gängen festgedreht werden. Zum Beispiel erst alle vier Schrauben (über
Kreuz) mit etwa 2 Nm andrehen und anschließend (wieder über Kreuz) mit
5 Nm festdrehen.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
3
90 °
3 Installation
3.2 Montageanleitung
63
