2 Projektierung
2.1 Rapid-Link-Module
28
Die Schaltstellung des Reparatur- und Wartungsschalters ist in der nach-
stehenden Abbildung dargestellt.

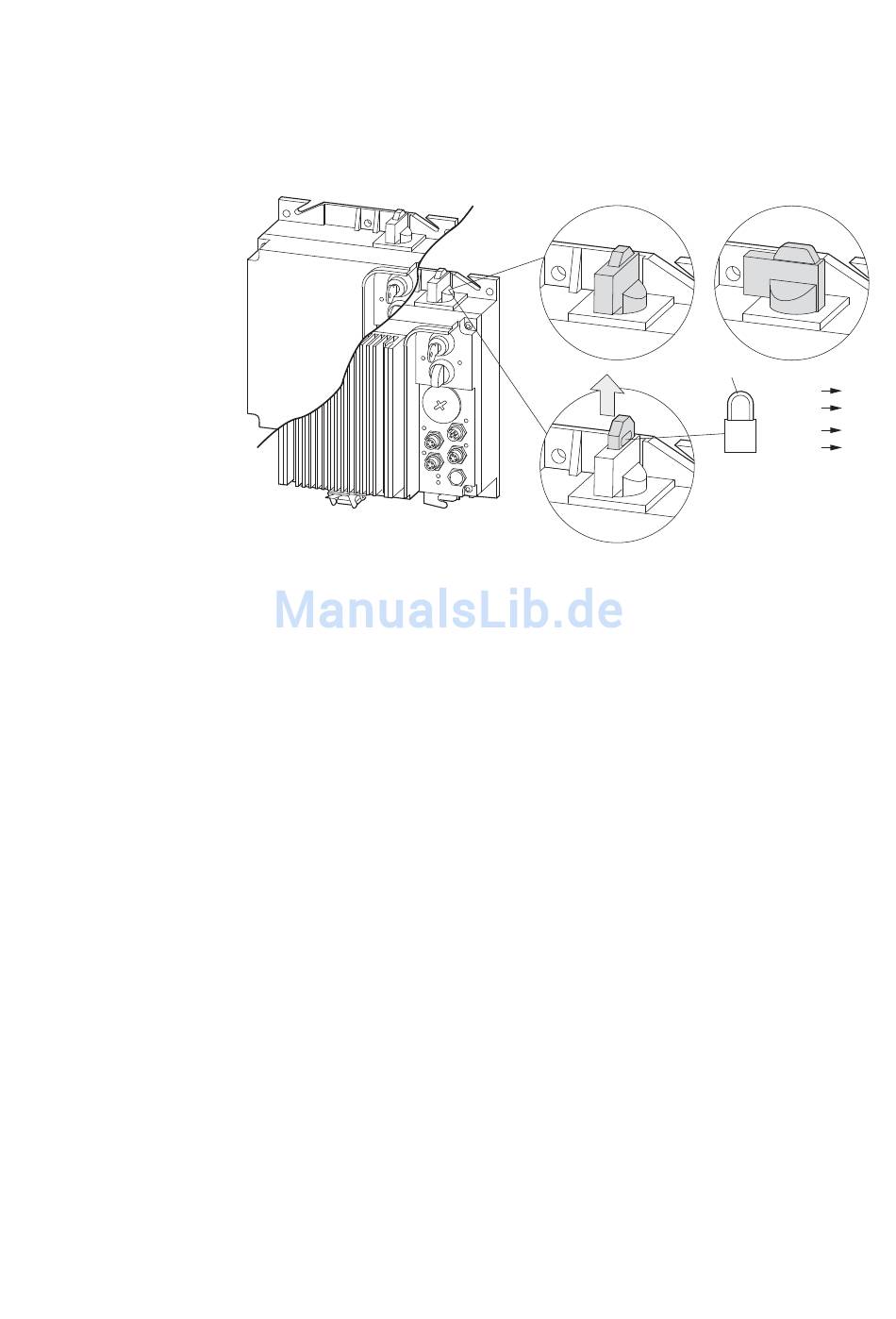

Abbildung 8: RAMO und RASP in der Ausprägung ...-C32R...
In der Schaltstellung 0 (= OFF) kann durch Hochziehen der roten SVB-Sperre
(Sperrkranz-Vorhängeschloss-Blockierung) die Position fixiert werden.
Bei Bedarf können in die Aussparung der SVB-Sperre bis zu drei Vorhänge-
schlösser mit einem Bügeldurchmesser von 7 mm oder bis zu vier Vorhänge-
schlösser mit einem Bügeldurchmesser von 5 mm eingehangen werden.
Nach Abschluss der Wartungs- oder Reparaturarbeiten kann der Schalter
wieder entriegelt und in die Stellung I (= ON) gebracht werden. Der Motor-
start erfordert dann einen Startbefehl über den Hand- oder Automatikbetrieb
– je nach gewählter Betriebsart.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
0 = OFF
⌀
⌀ = 7 mm
⌀ = 5 mm
⌀ = 0.28"
⌀ = 0.20"
I = ON
3 x
4 x
3 x
4 x
