6 Drehzahlsteller RASP
6.6 Betrieb

6.6.3 DIP-Schalter einstellen

122
Vor Inbetriebnahme der Speed Control Unit RASP müssen die Funktionen
über die DIP-Schalter eingestellt werden. Zur Einstellung der DIP-Schalter
muss die Verschlussschraube geöffnet werden.
ACHTUNG
Die DIP-Schalter unter der Verschlussschraube dürfen nur vor
dem Anschluss des AS-Interface (M12-Stecker) bzw. vor dem
Anschalten der AS-i-Spannung eingestellt werden.
Ein Umschalten im Betrieb kann einen ungewollten Motorstart
hervorrufen.

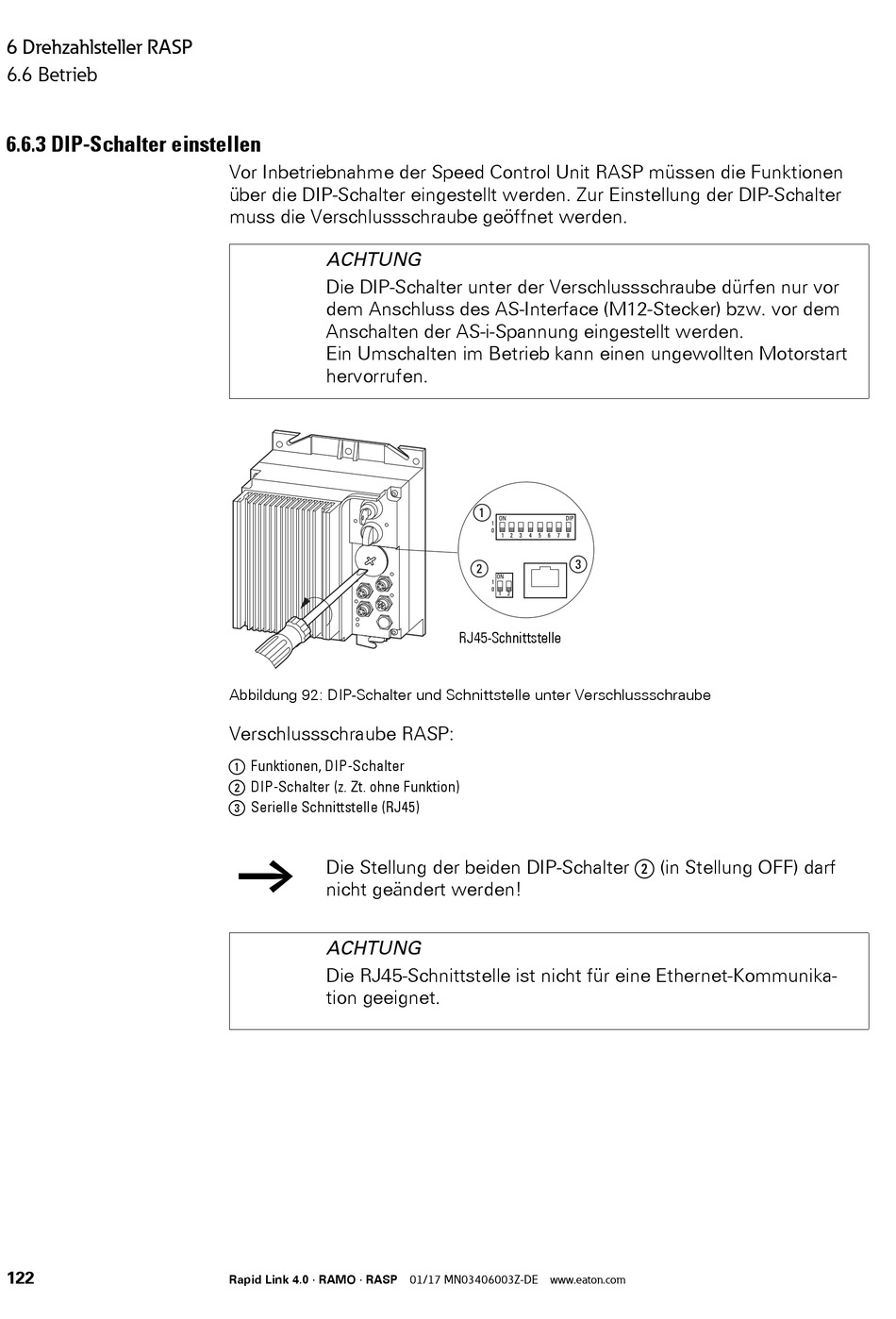

Abbildung 92: DIP-Schalter und Schnittstelle unter Verschlussschraube
Verschlussschraube RASP:
a Funktionen, DIP-Schalter
b DIP-Schalter (z. Zt. ohne Funktion)
c Serielle Schnittstelle (RJ45)
￫
Die Stellung der beiden DIP-Schalter ② (in Stellung OFF) darf
nicht geändert werden!
ACHTUNG
Die RJ45-Schnittstelle ist nicht für eine Ethernet-Kommunika-
tion geeignet.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
①
ON DIP
1
0
1 2 3 4 5 6 7 8
③
②
ON
1
0
1 2
RJ45-Schnittstelle
