3.6 Motorabgang

3.6.1 Motorabgangsstecker

PIN
1
2
3
4
5
6
7
8
PE

3.6.2 Anschlussbeispiele zum Motorabgang

Der Anschluss des Motors erfolgt bei RAMO und RASP über eine Steck-
buchse. Die PIN-Belegung dieser Motorabgangsbuchse entspricht der
DESINA-Spezifikation für:
• Drehstrommotor (U1, V1, W1)
• Temperatursensor (T1, T2)
• Motorbremse (B1, B2)

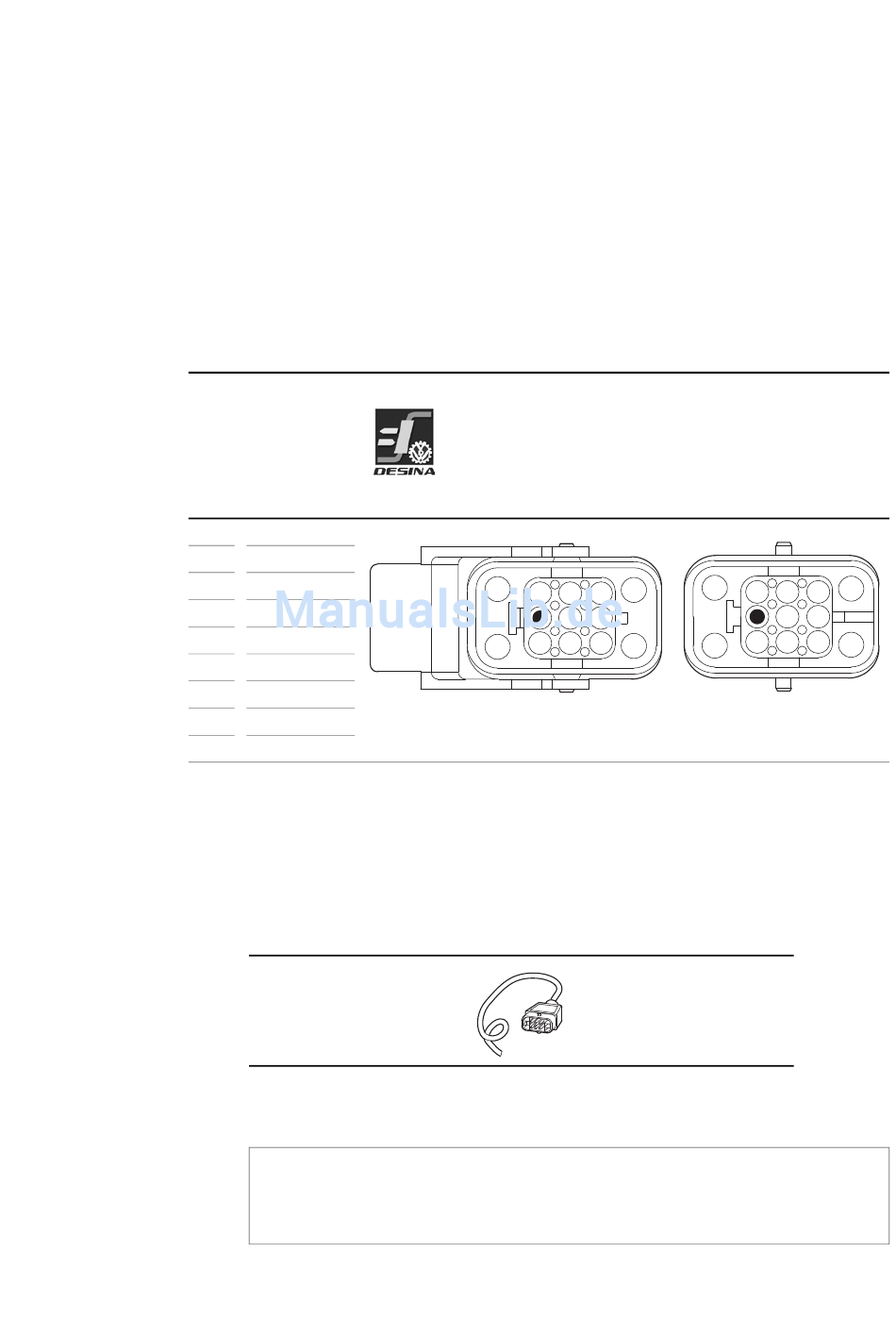

Funktion PIN-Anordnung
Motorabgangsbuchse
U1 Motor
Codierung
W 1 Motor
B2 Bremse
T1 Thermistor
B1 Bremse
V1 Motor
T2 Thermistor
PE
Die nachfolgenden Beispiele zeigen bevorzugte Anschaltungen für die
Motorabgangsstecker im System Rapid Link.
￫
Der PE-Anschluss der Motorabgangsbuchse ist immer direkt mit
dem PE-Anschluss des Energiesteckers verbunden.
RAMO-CM1-2MO für RAMO...
Abbildung 51: Motorleitung zur Verbindung des Motorstarters mit dem Motor
ACHTUNG
Die Kompatibilität mit Leitungen anderer Hersteller kann nicht
gewährleistet werden!
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
Anschlussstecker
1 4 6
7
PE
3 5 8
RASP-CM1-2MO für RASP...
3 Installation
3.6 Motorabgang
3 5 8
7
PE
1 4 6
