2 Projektierung

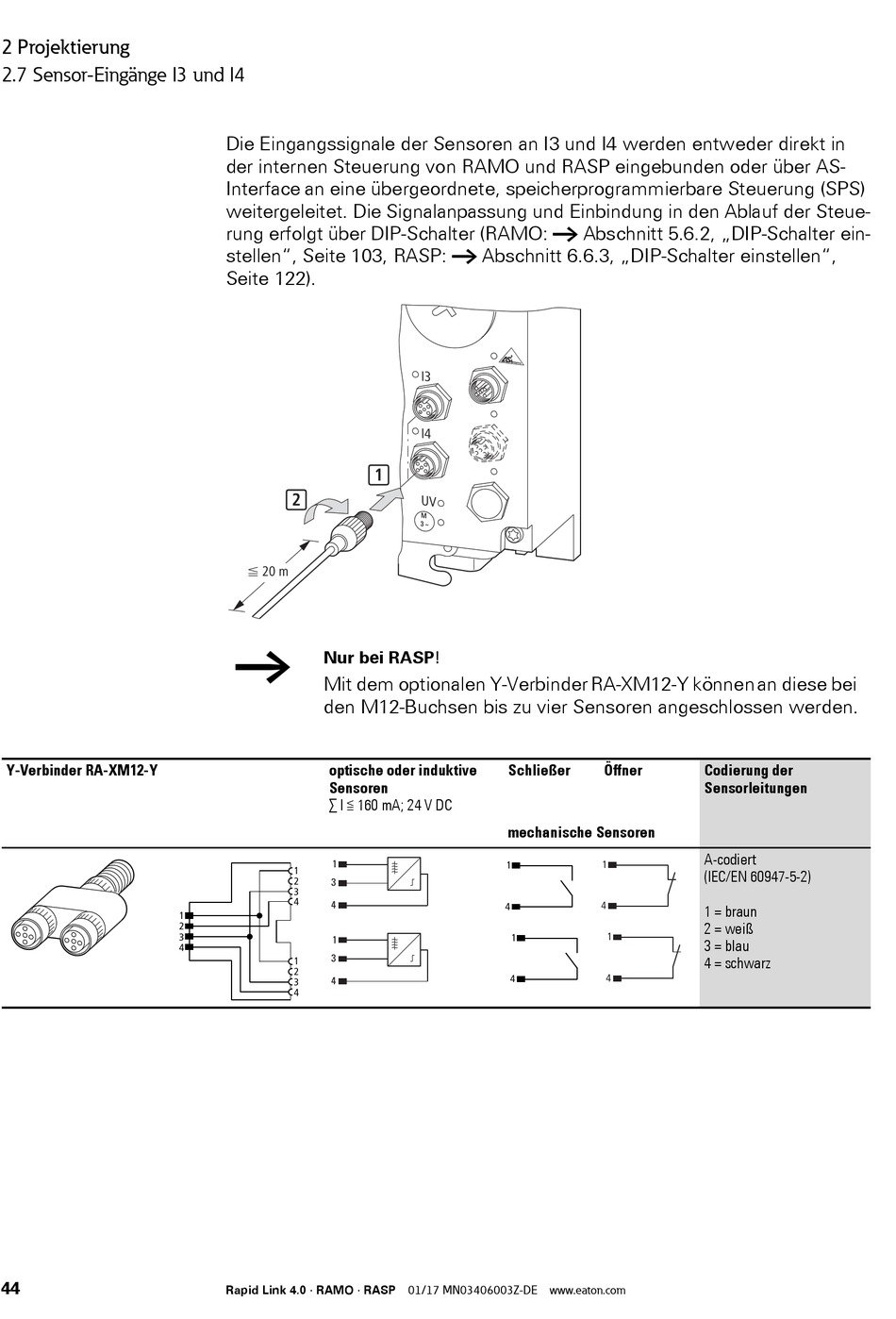

2.7 Sensor-Eingänge I3 und I4
Y-Verbinder RA-XM12-Y
44
Die Eingangssignale der Sensoren an I3 und I4 werden entweder direkt in
der internen Steuerung von RAMO und RASP eingebunden oder über AS-
Interface an eine übergeordnete, speicherprogrammierbare Steuerung (SPS)
weitergeleitet. Die Signalanpassung und Einbindung in den Ablauf der Steue-
rung erfolgt über DIP-Schalter (RAMO: ￫ Abschnitt 5.6.2, „DIP-Schalter ein-
stellen", Seite 103, RASP: ￫ Abschnitt 6.6.3, „DIP-Schalter einstellen",
Seite 122).
2
F 20 m
￫
Nur bei RASP!
Mit dem optionalen Y-Verbinder RA-XM12-Y können an diese bei
den M12-Buchsen bis zu vier Sensoren angeschlossen werden.
optische oder induktive
Sensoren
∑ I ≦ 160 mA; 24 V DC
1
1
2
3
3
4
4
1
2
3
1
4
3
1
2
4
3
4
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
1
M
3 ~
Schließer
mechanische Sensoren
1
4
1
4
Öffner Codierung der
Sensorleitungen
A-codiert
1
(IEC/EN 60947-5-2)
4
1 = braun
2 = weiß
1
3 = blau
4 = schwarz
4
