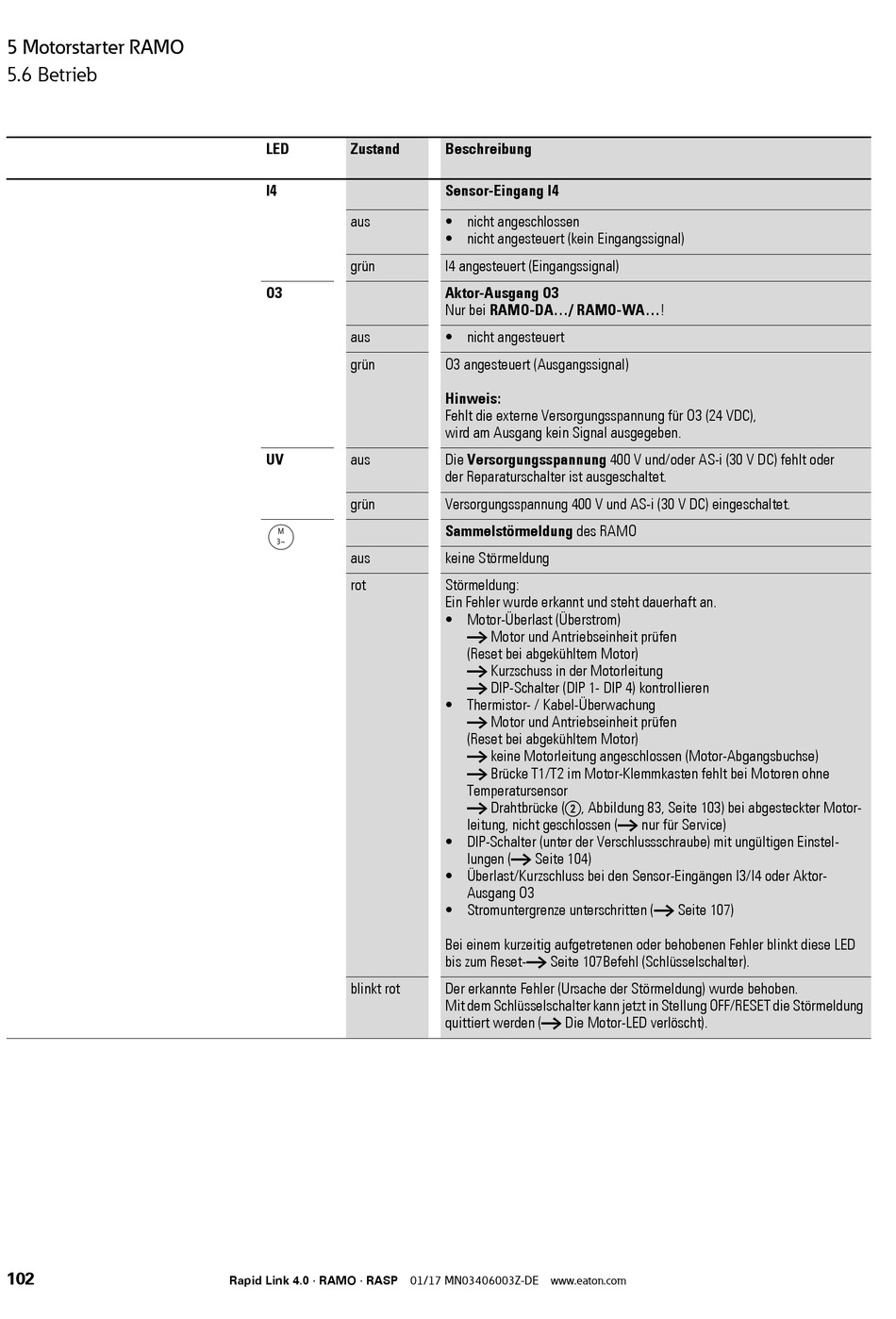

5 Motorstarter RAMO
5.6 Betrieb
102
LED
Zustand
I4
aus
grün
O3
aus
grün
UV
aus
grün
M
3h
aus
rot
blinkt rot
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
Beschreibung
Sensor-Eingang I4
• nicht angeschlossen
• nicht angesteuert (kein Eingangssignal)
I4 angesteuert (Eingangssignal)
Aktor-Ausgang O3
Nur bei RAMO-DA.../ RAMO-WA...!
• nicht angesteuert
O3 angesteuert (Ausgangssignal)
Hinweis:
Fehlt die externe Versorgungsspannung für O3 (24 VDC),
wird am Ausgang kein Signal ausgegeben.
Die Versorgungsspannung 400 V und/oder AS-i (30 V DC) fehlt oder
der Reparaturschalter ist ausgeschaltet.
Versorgungsspannung 400 V und AS-i (30 V DC) eingeschaltet.
Sammelstörmeldung des RAMO
keine Störmeldung
Störmeldung:
Ein Fehler wurde erkannt und steht dauerhaft an.
• Motor-Überlast (Überstrom)
→ Motor und Antriebseinheit prüfen
(Reset bei abgekühltem Motor)
→ Kurzschuss in der Motorleitung
→ DIP-Schalter (DIP 1- DIP 4) kontrollieren
• Thermistor- / Kabel-Überwachung
→ Motor und Antriebseinheit prüfen
(Reset bei abgekühltem Motor)
→ keine Motorleitung angeschlossen (Motor-Abgangsbuchse)
→ Brücke T1/T2 im Motor-Klemmkasten fehlt bei Motoren ohne
Temperatursensor
→ Drahtbrücke (②, Abbildung 83, Seite 103) bei abgesteckter Motor-
leitung, nicht geschlossen (→ nur für Service)
• DIP-Schalter (unter der Verschlussschraube) mit ungültigen Einstel-
lungen (→ Seite 104)
• Überlast/Kurzschluss bei den Sensor-Eingängen I3/I4 oder Aktor-
Ausgang O3
• Stromuntergrenze unterschritten (→ Seite 107)
Bei einem kurzeitig aufgetretenen oder behobenen Fehler blinkt diese LED
bis zum Reset-→ Seite 107Befehl (Schlüsselschalter).
Der erkannte Fehler (Ursache der Störmeldung) wurde behoben.
Mit dem Schlüsselschalter kann jetzt in Stellung OFF/RESET die Störmeldung
quittiert werden (→ Die Motor-LED verlöscht).
