7.2.2 Kommunikationskabel XMX-CBL-3M4-USB
PZ2
2 Nm
(17.7 lb-in)
4 x M4 x 10

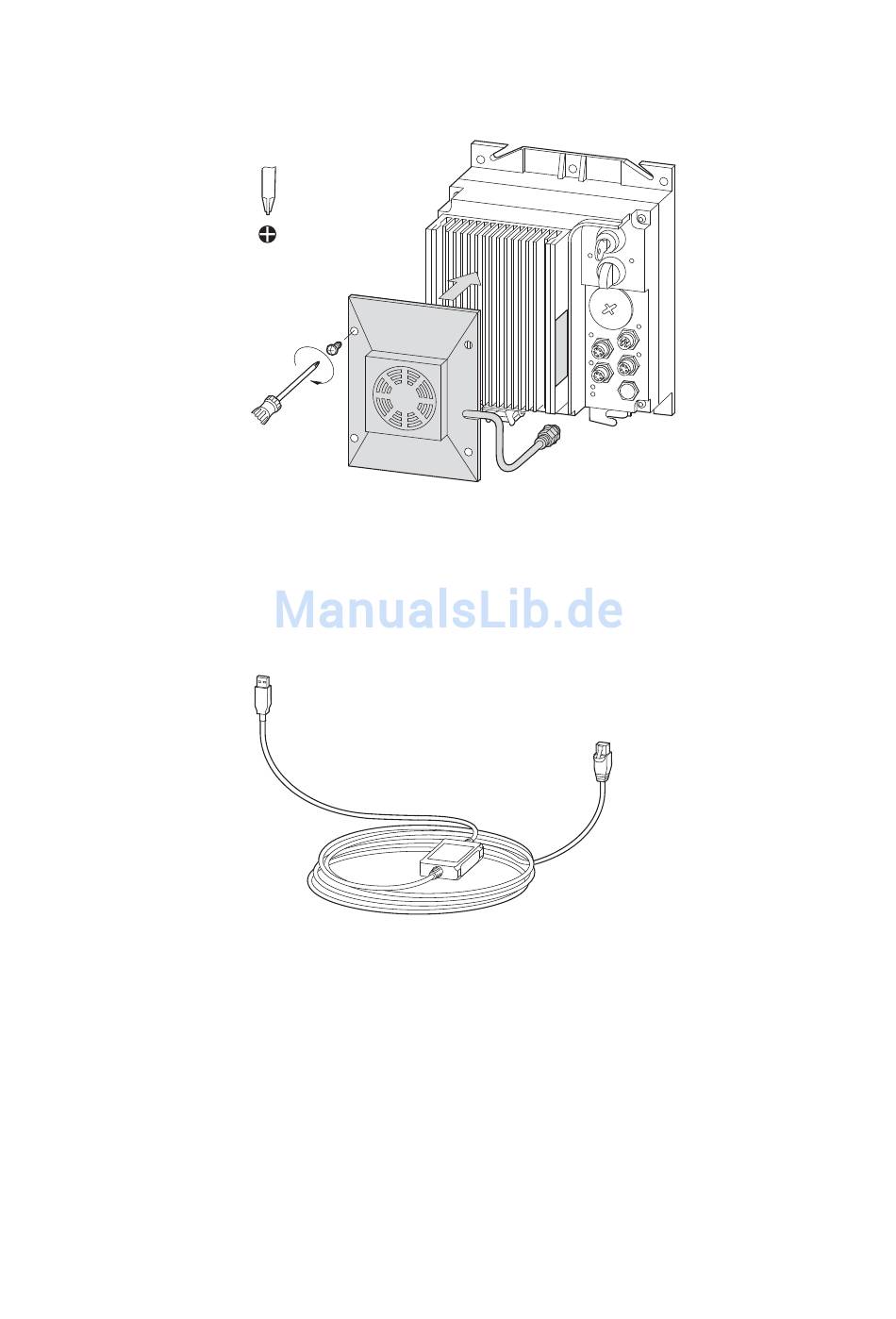

Abbildung 127: Gerätelüfter RASP-FAN-S1 montieren
Die Montage des Gerätelüfters erfolgt mit den vier beiliegenden Schrauben
auf den Kühlkörper. Die Ansteuerung des Gerätelüfters erfolgt temperatur-
geführt vom RASP über die M12-Buchse.
USB
Abbildung 128: Kommunikationskabel XMX-CBL-3M4-USB (Artikel-Nr.: 153448)
￫
Das Kommunikationskabel XMX-CBL-3M4-USB ist nicht im
Lieferumfang von RASP enthalten.
Das Kommunikationskabel XMX-CBL-3M4-USB ermöglicht die Kommunika-
tion und den Datenaustausch zwischen RASP und einem PC. Das Kabel hat
eine Länge von etwa 3,4 m, einen Schnittstellenumsetzer mit galvanischer
Trennung, einen RJ45-Stecker und einen USB-Steckanschluss.
Der RJ45-Stecker wird in die serielle Schnittstelle ③ – unter der Verschluss-
schraube von RASP – eingesteckt. Der USB-Stecker wird mit einem freien
Steckplatz eines PC verbunden.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
RJ 45
7 Anhang
7.2 Zubehör
185
