6.6.3.1 DIP-Schalter- und Motorkabelüberwachung (DIP 1)
6.6.3.2 AS-Interface-Diagnose (DIP 2)
6.6.3.3 Sensor-Eingänge I3 und I4 (DIP 3)
ON
1
0
1
2
3
4
5
6
7
Der DIP-Schalter 1 ist in der Werkseinstellung in Stellung OFF. In der Stel-
lung ON wird die Störmeldung der Thermistor- und Motorkabelüberwachung
deaktiviert (￫ Seite 55).
￫
Keine Funktion.
DIP 2 muss immer in Schalterstellung OFF sein.
ON
1
0
1
2
3
4
5
6
7
Die Sensor-Eingänge I3 und I4 sind für Eingangssignale mit ansteigenden
Flanken (Schließer, drahtbruchsicher) aufgebaut. Im Auslieferzustand ist der
DIP-Schalter 3 dazu in Stellung 0 (= OFF) eingestellt. Das Sensorsignal wird
in RASP und im AS-Interface unverändert verarbeitet.
Bei Verwendung von nach Null schaltende Sensoren (Öffner) muss der DIP-
Schalter 3 in Stellung 1 (= ON) gestellt werden. Für die RASP-interne Verar-
beitung wird das Signal dann invertiert. Über AS-Interface wird das Original-
signal gesendet. Es kann in der übergeordneten Kopfsteuerung (Master) bei
Bedarf invertiert werden.
I3, I4
→
I3, I4
→

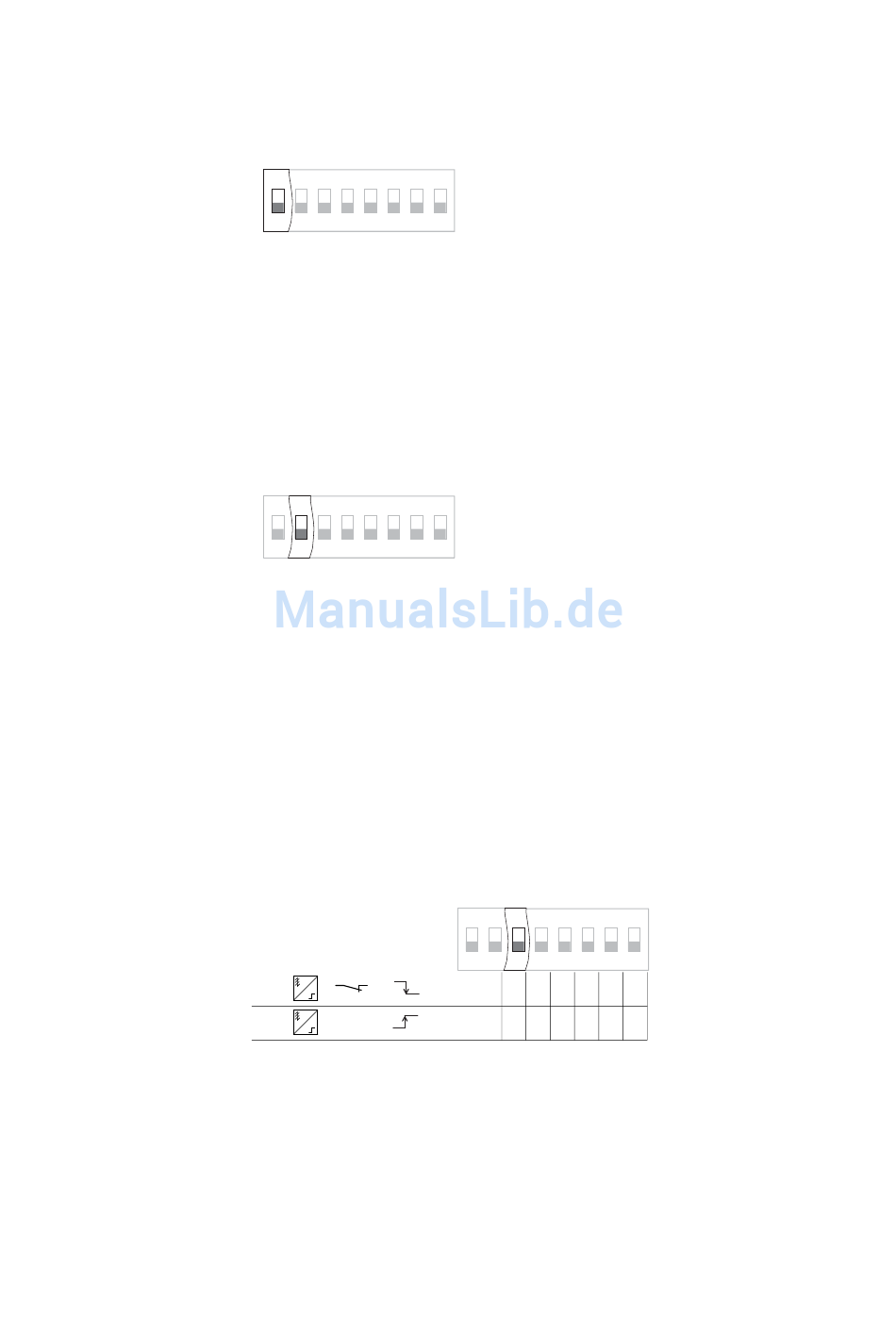

Abbildung 93: Konfigurieren der Sensor-Eingänge I3 und I4
