2 Projektierung
2.1 Rapid-Link-Module
30

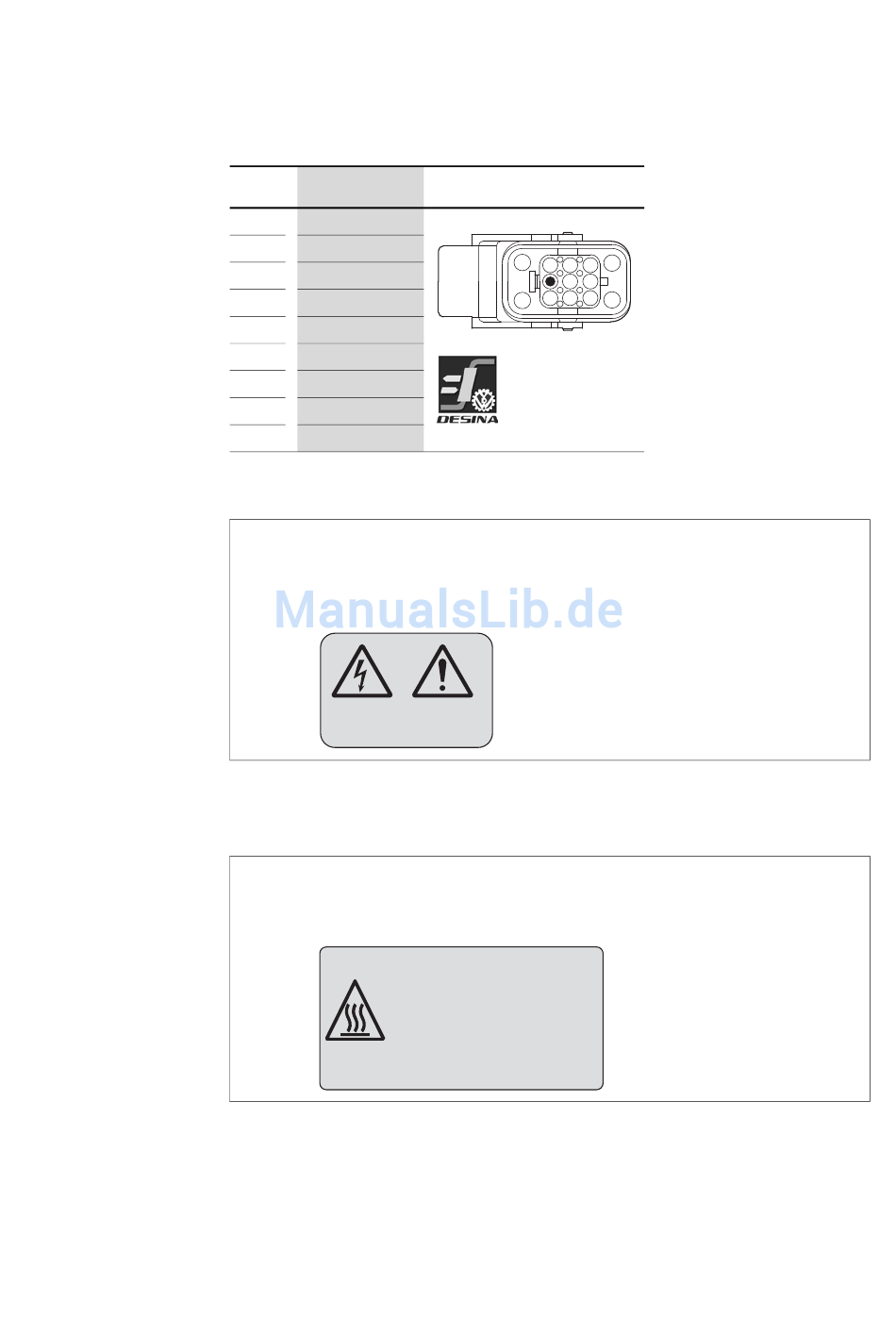

② Motorabgangsbuchse (DESINA)
PIN Funktion
1 U1, Motor
(2) Codierung
3 W1, Motor
4 B2, Bremse
5 T1, Thermistor
6 B1, Bremse
7 V1, Motor
8 T2, Thermistor
PE PE
③ Warnhinweis: gefährliche Spannung – nur bei RASP
WARNUNG

Gefährliche Spannung durch Zwischenkreiskondensatoren
(Entladezeit beachten).
Warnhinweis beachten!
DANGER
5 MIN
④ Warnhinweis: hohe Temperatur – nur bei RASP
VORSICHT

Hohe Kühlkörpertemperatur.
Nicht berühren!
ACHTUNG Hohe Temperatur
WARNING HOT SURFACE
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
1 4 6
PE 7
3 5 8
Kühlkörper nicht berühren
Do not touch the heat sink
