6.3 Anschlüsse
Die Speed Control Unit RASP wird anschlussfähig ausgeliefert.
Alle Anschlüsse erfolgen über steckbare Verbindungen.
①
3 ~ 400 V, N, PE
50/60 Hz

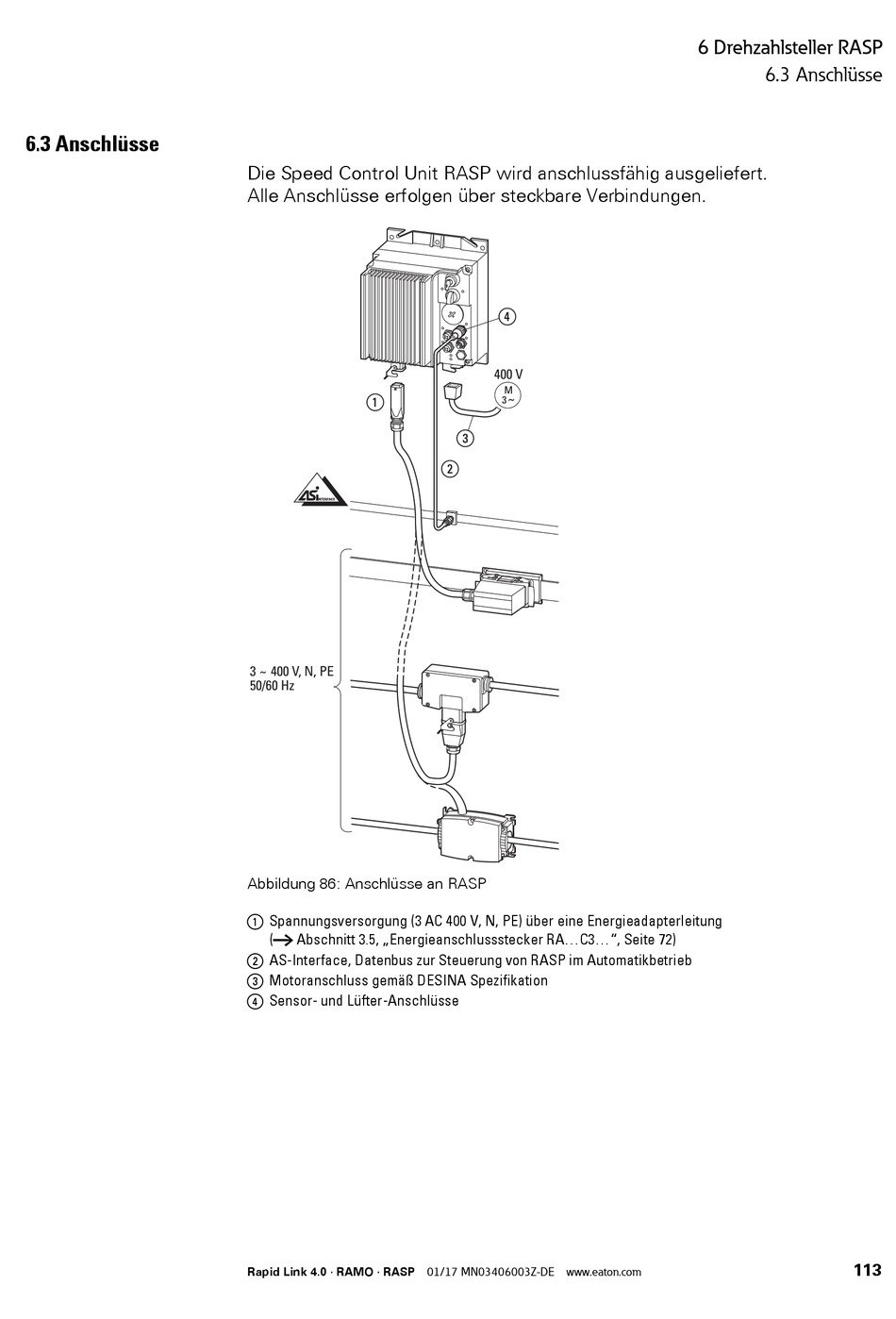

Abbildung 86: Anschlüsse an RASP
a Spannungsversorgung (3 AC 400 V, N, PE) über eine Energieadapterleitung
(￫ Abschnitt 3.5, „Energieanschlussstecker RA...C3...", Seite 72)
b AS-Interface, Datenbus zur Steuerung von RASP im Automatikbetrieb
c Motoranschluss gemäß DESINA Spezifikation
d Sensor- und Lüfter-Anschlüsse
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
④
400 V
M
~
3
③
②
