2.1.3 Leistungsanschlüsse
Steckbare Anschlüsse im Leistungsteil bei RAMO und RASP:
①
②

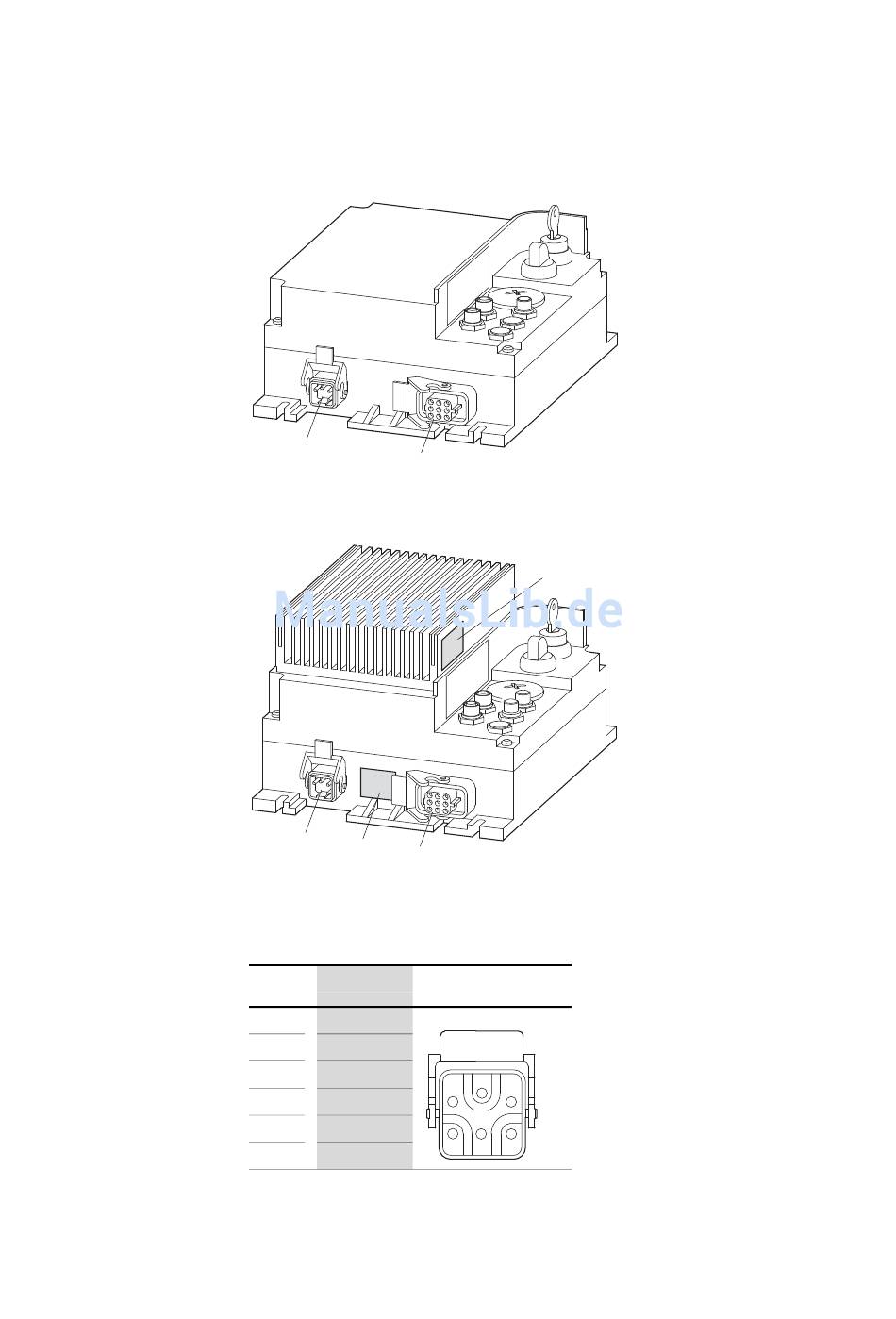

Abbildung 9: Anschlüsse im Leistungsteil bei RAMO
①
③
②
Abbildung 10: Anschlüsse im Leistungsteil bei RASP
① 5-poliger Energiestecker (3 AC 400 V / 480 V, N, PE)
PIN Funktion
1 L1
2 L2
3 L3
4 N
5 –
PE PE
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
④
2 1
e
5 4 3
2 Projektierung
2.1 Rapid-Link-Module
29
