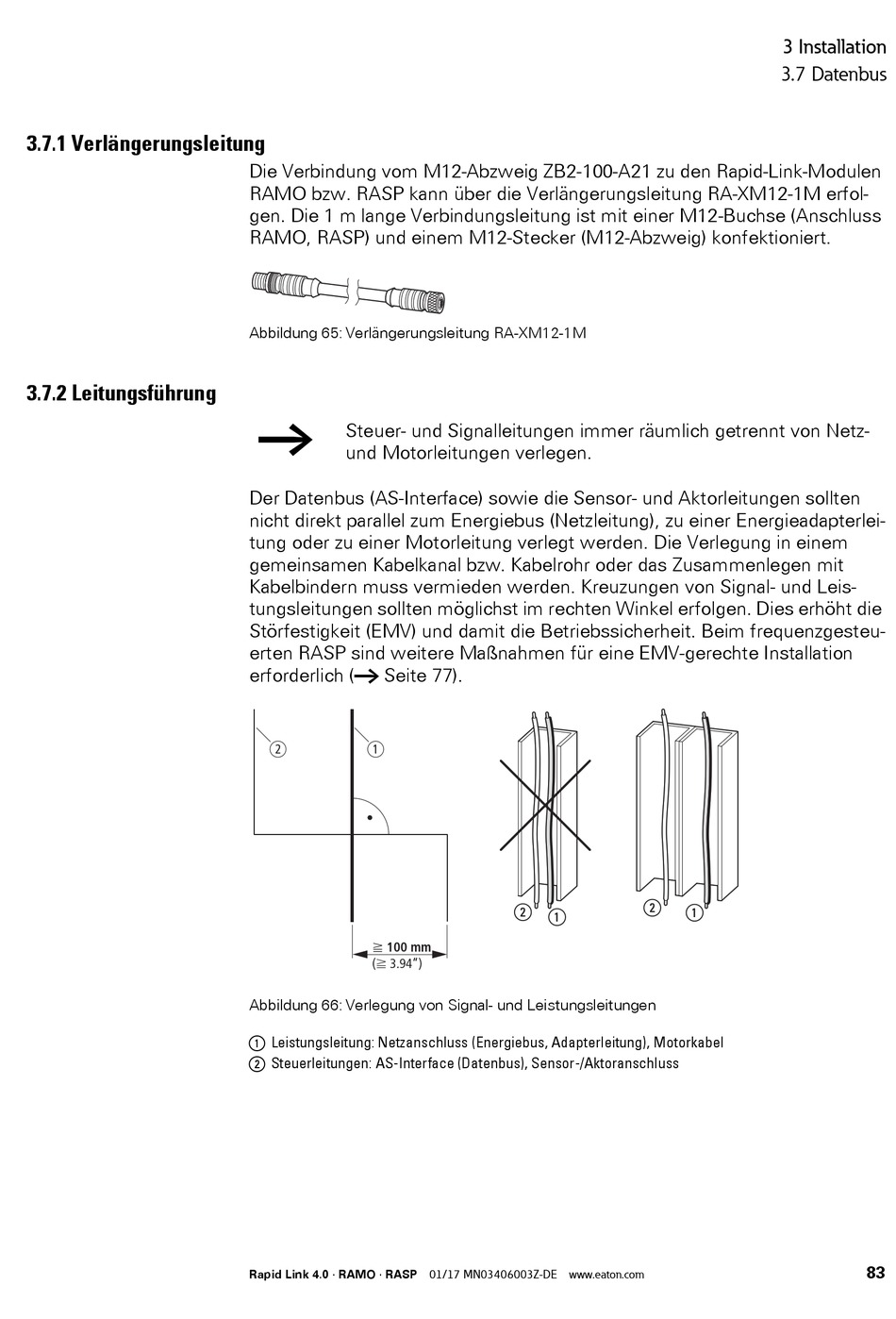

3.7.1 Verlängerungsleitung
3.7.2 Leitungsführung
Die Verbindung vom M12-Abzweig ZB2-100-A21 zu den Rapid-Link-Modulen
RAMO bzw. RASP kann über die Verlängerungsleitung RA-XM12-1M erfol-
gen. Die 1 m lange Verbindungsleitung ist mit einer M12-Buchse (Anschluss
RAMO, RASP) und einem M12-Stecker (M12-Abzweig) konfektioniert.
Abbildung 65: Verlängerungsleitung RA-XM12-1M
Steuer- und Signalleitungen immer räumlich getrennt von Netz-
und Motorleitungen verlegen.
Der Datenbus (AS-Interface) sowie die Sensor- und Aktorleitungen sollten
nicht direkt parallel zum Energiebus (Netzleitung), zu einer Energieadapterlei-
tung oder zu einer Motorleitung verlegt werden. Die Verlegung in einem
gemeinsamen Kabelkanal bzw. Kabelrohr oder das Zusammenlegen mit
Kabelbindern muss vermieden werden. Kreuzungen von Signal- und Leis-
tungsleitungen sollten möglichst im rechten Winkel erfolgen. Dies erhöht die
Störfestigkeit (EMV) und damit die Betriebssicherheit. Beim frequenzgesteu-
erten RASP sind weitere Maßnahmen für eine EMV-gerechte Installation
erforderlich (→ Seite 77).
b
a
f 100 mm
(f 3.94")
Abbildung 66: Verlegung von Signal- und Leistungsleitungen
a Leistungsleitung: Netzanschluss (Energiebus, Adapterleitung), Motorkabel
b Steuerleitungen: AS-Interface (Datenbus), Sensor-/Aktoranschluss
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
b
b
a
3 Installation
3.7 Datenbus
a
83
