Autokonfiguration im Servicefall
Wenn Sie ein RASP-Gerät durch einen baugleichen Typ mit der Adresse 0
austauschen, wird die AS-Interface-Adresse automatisch übertragen.
Vorgehensweise:
▶
Stellen Sie die Steckverbindungen zum neuen RASP... her.
Der Schlüsselschalter steht in Stellung OFF. Nach spätestens 0,5 Sekunden
müssen alle Fehler-LEDs erloschen sein.
▶
Wechseln Sie in den Hand- oder Automatikbetrieb.
Fehlerdiagnose unter Verwendung von Diagnose-Parametern
Die nachfolgend genannten Diagnoseparameter werden vom Steuerungs-
system gesetzt. Dies ist bei Rapid-Link-Geräten der Fall, die über AS-i kom-
munizieren. Das PLC-Programm beinhaltet vier Diagnose-Bits.
Diagnose-Bit
Rapid Link → PLC
F0
Config error
F1
AS-i fail
F2
Peripherie error
F3
Project mode active

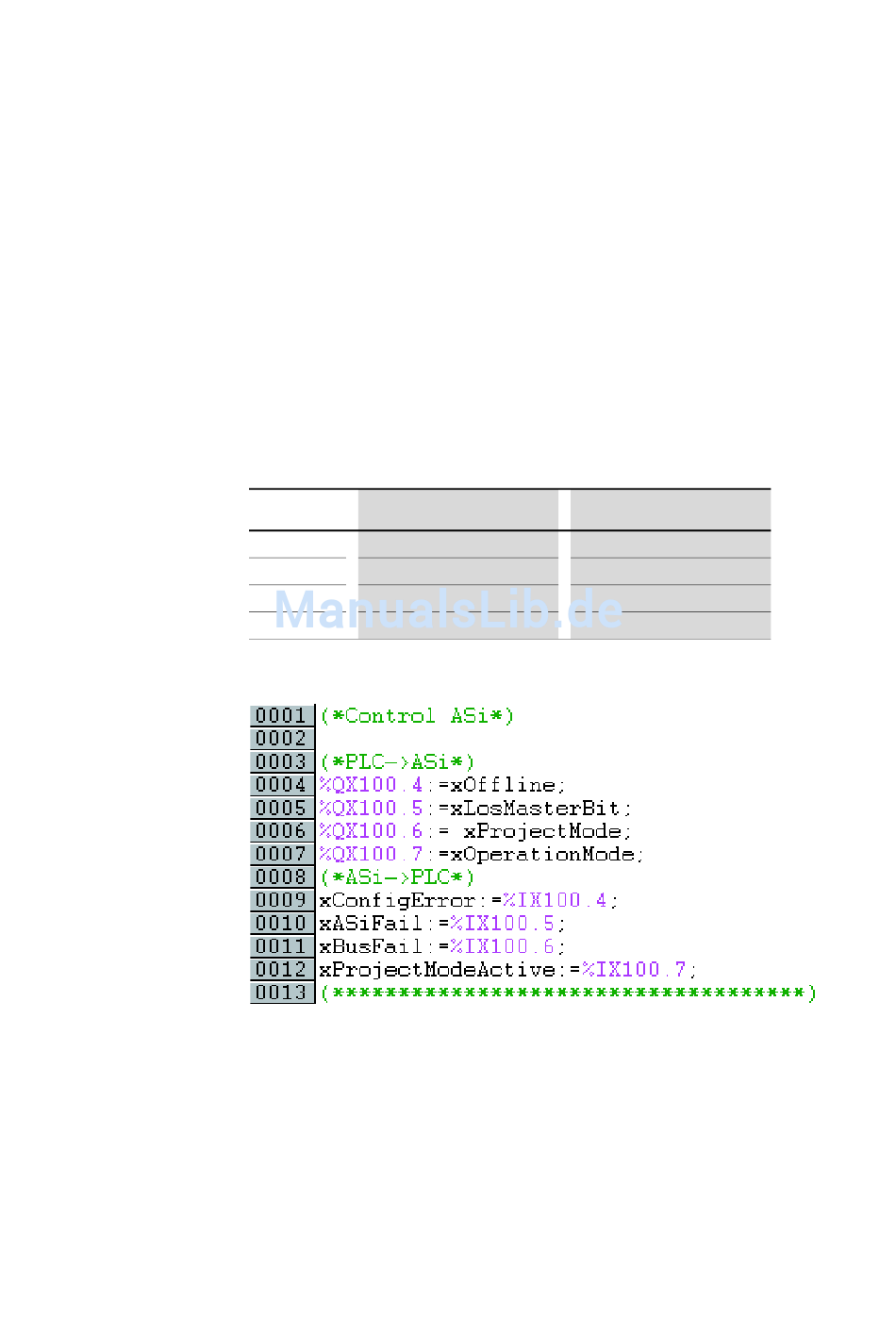

Der folgende Programmausschnitt zeigt ein Beispiel für die Bus-Diagnose.
LED-Anzeigen
Die LEDs der Rapid-Link-Geräte zeigen Ihnen die Betriebszustände an
(￫ Abschnitt 7.4, „Fehlerbehebung und Diagnose") und ermöglichen so
eine schnelle Diagnose.
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
6 Drehzahlsteller RASP
6.7 Diagnose und Fehlerbehebung
PLC → Rapid Link
Offline
LOS Master Bit
Activate project mode
Activate normal operation
129
