2 Projektierung

2.1 Rapid-Link-Module

Die Rapid-Link-Module RAMO und RASP werden in unmittelbarer Nähe der
Antriebe montiert. Ausprägung und Montage erfolgen dabei entsprechend
der geforderten Spezifikation und den örtlichen Gegebenheiten.
Der Anschluss an den Energie- und Datenbus ist ohne Unterbrechung an
beliebigen Stellen möglich.
Zur vereinfachten Übersicht wird nachfolgend ein Beispiel mit RAMO dar-
gestellt.
①
②
⑤
④

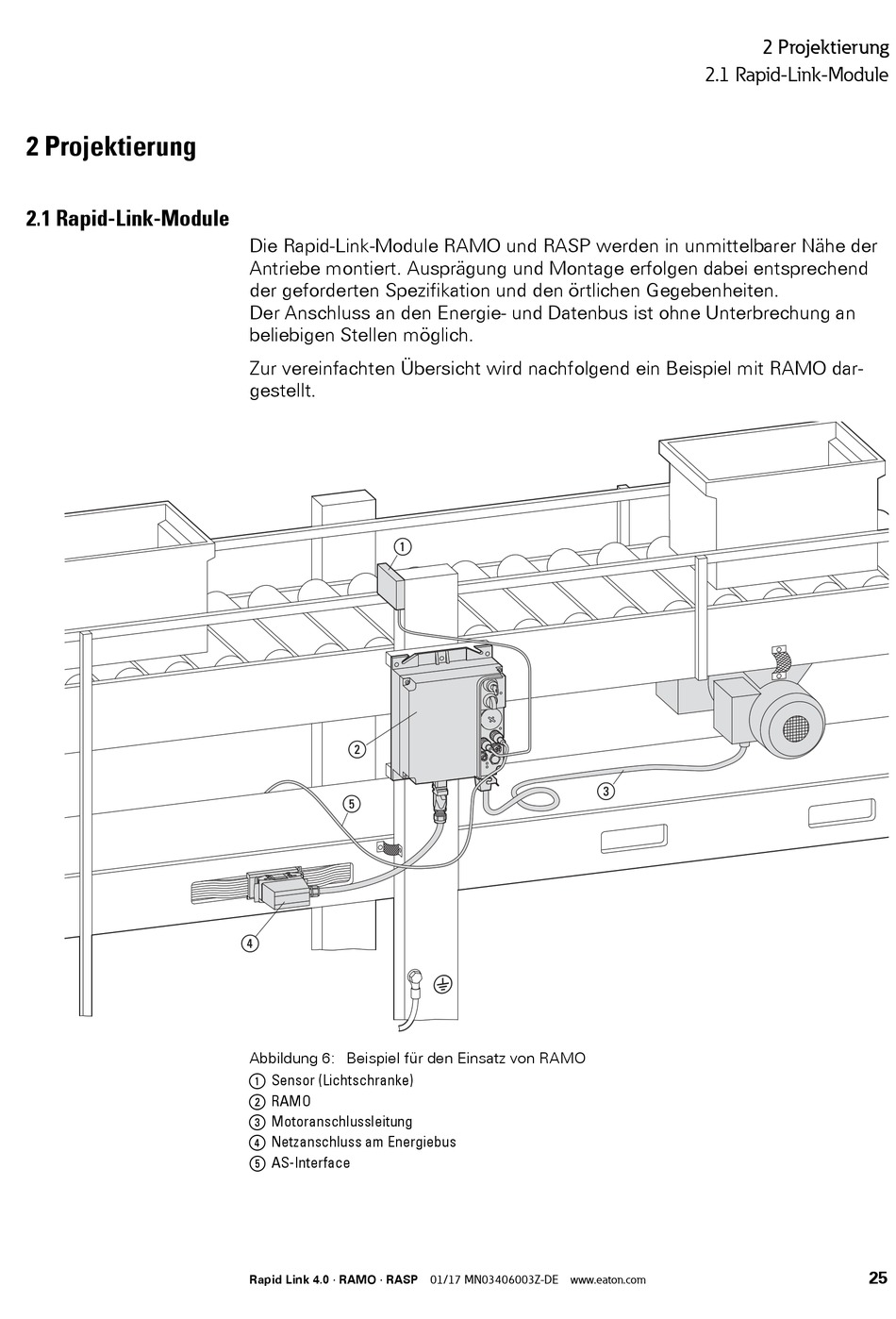

Abbildung 6: Beispiel für den Einsatz von RAMO
a Sensor (Lichtschranke)
b RAMO
c Motoranschlussleitung
d Netzanschluss am Energiebus
e AS-Interface
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
2 Projektierung
2.1 Rapid-Link-Module
③
