3 Installation
3.5 Energieanschlussstecker RA...C3...
3.5 Energieanschlussstecker RA...C3...
72
Energieanschlussstecker RA...C3...

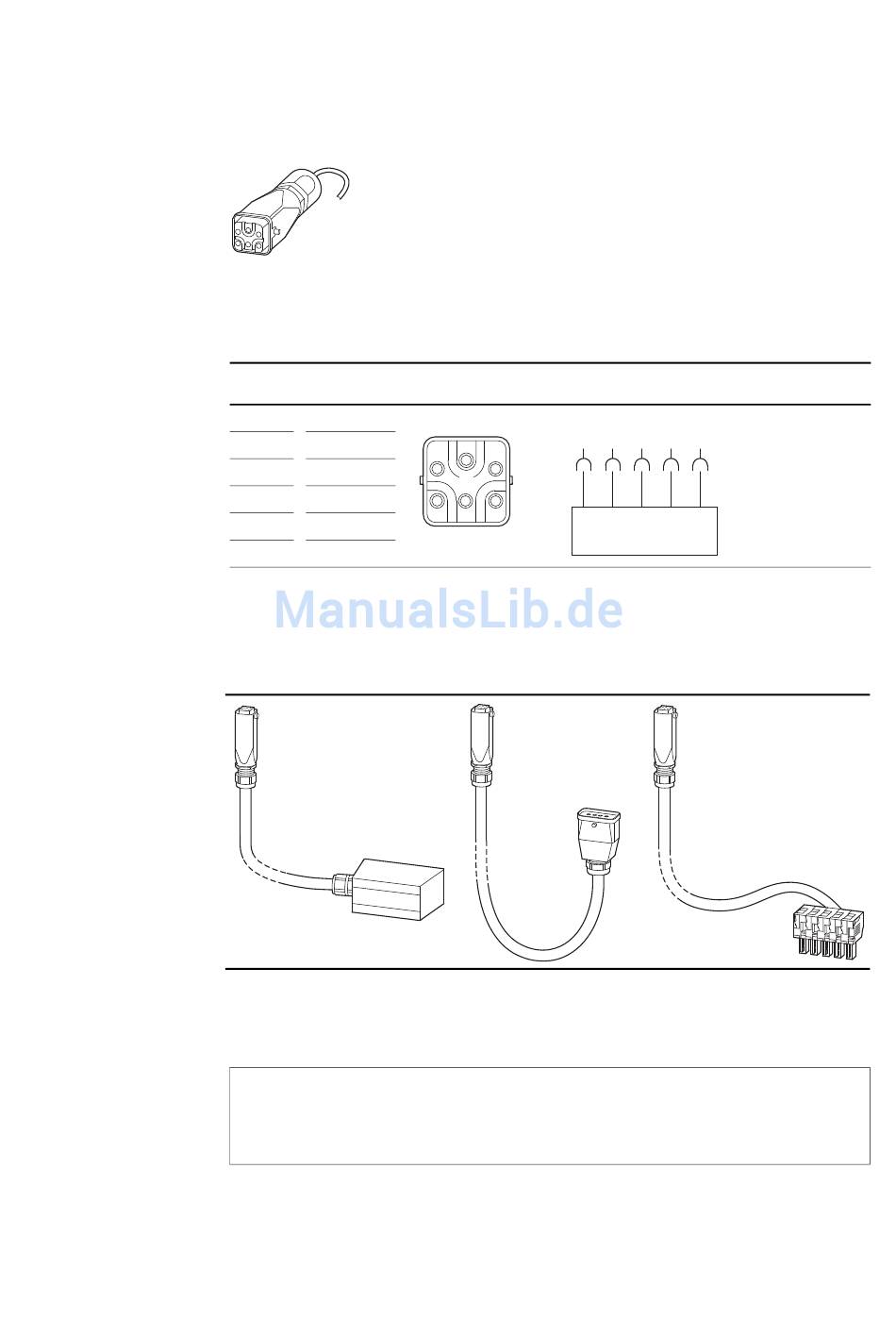

Abbildung 49: Energieanschlussstecker RA...C3...
Der Energieanschlussstecker RA...C3... (Typ: HAN Q5/0) hat folgende
PIN-Belegung:
PIN Funktion
1 L1
2 L2
3 L3
4 N
5 –
PE PE
Nach der Installation der Energiebusabgänge (RA-C1-PLF1, RA-C2-S1-4,
RA-C4-PB65) kann über die zugeordneten Energieadapterleitungen das
Rapid-Link-Modul (RAMO bzw. RASP) an den Energieanschlussstecker ange-
steckt werden.
RA-C3/C1-1,5HF
für RA-C1-PLF1
Abbildung 50: Energieanschlussstecker mit Adapterleitung (Eaton)
ACHTUNG
Die Kompatibilität mit Leitungen anderer Hersteller kann nicht
gewährleistet werden!
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
Energieanschlussstecker
L1
1 2
e
3 4 5
RA-C3/C2-1,5HF
für RA-C2-S1-4
L2 L3 N PE
1 2 3 4 PE
RASP
RA-C4-PPB/C3-1M5
für RA-C4-PB65
