6.8.5.3 Parameter auswählen
Reihen- Befehle
folge
0
1
BACK
RESET
OK
2
OK

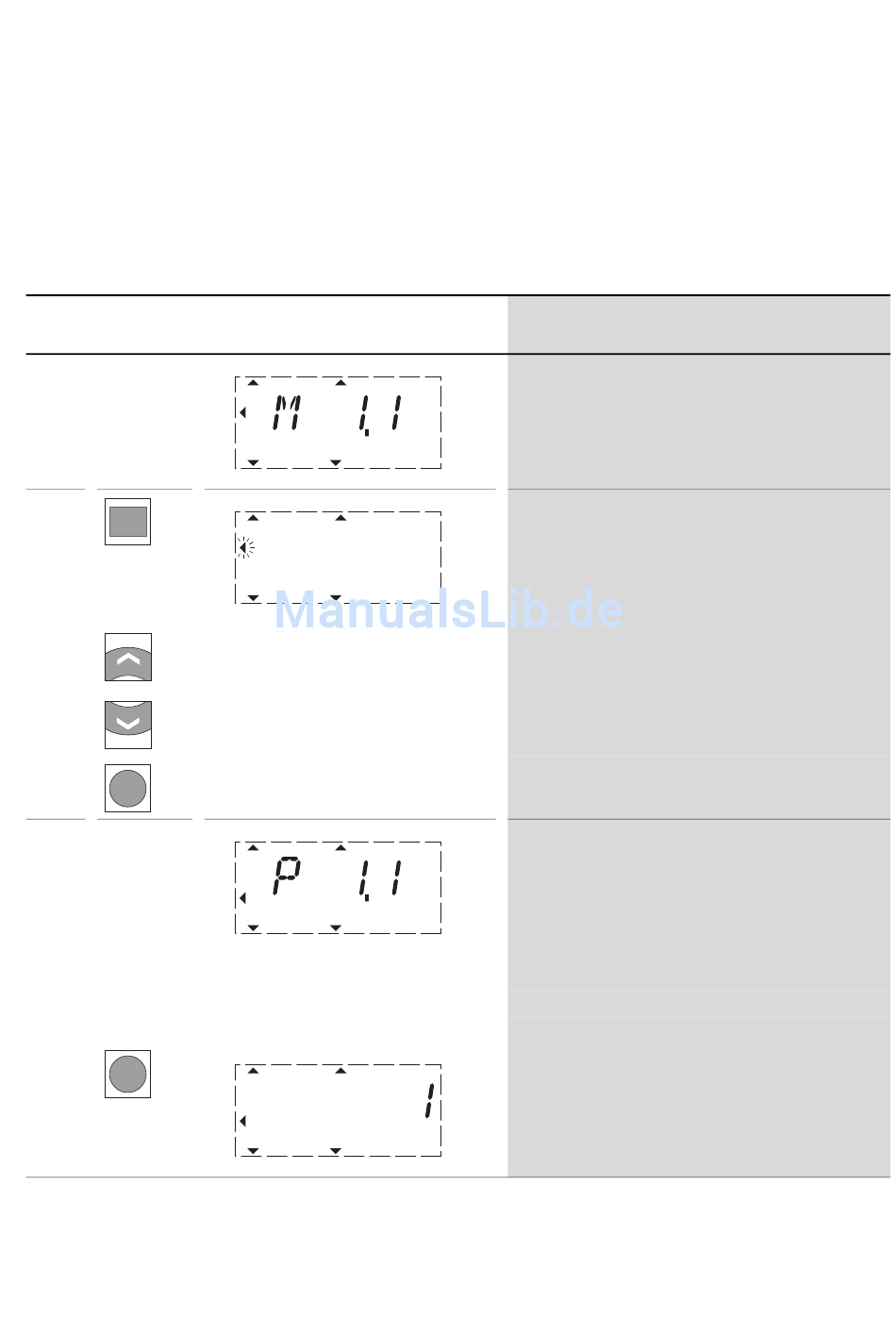

Die nachfolgende Tabelle zeigt beispielhaft allgemeine Handhabungen und
Anzeigen zum Auswählen und Einstellen der Parameter (￫ Seite 134).
￫
Die Aktivierung und Speicherung der Funktionen, Parameter
und Werte erfolgt durch Betätigen der OK-Taste.
Anzeige
READY RUN STOP ALARM
REF
MON
PAR
FLT
FWD REV I/O KEYPAD
READY RUN STOP ALARM
REF
MON
PAR
FLT
FWD REV I/O KEYPAD
READY RUN STOP ALARM
REF
MON
PAR
FLT
FWD REV I/O KEYPAD
↓
Anzeige im automatischen Wechsel
↑
READY RUN STOP ALARM
REF
MON
PAR
FLT
FWD REV I/O KEYPAD
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
Beschreibung
Messwert 1.1
FAULT
Die Anzeige wechselt automatisch mit dem Wert der Ausgangs-
frequenz 0,00 Hz (bei STOP).
BUS
Mit Betätigung der Taste BACK/RESET aktivieren Sie die Menü-
FAULT
ebene (Pfeil blinkt).
BUS
Mit den beiden Pfeiltasten können Sie dabei die einzelnen Haupt-
menüs anwählen:
• REF = Sollwertvorgabe (Reference)
• MON = Betriebsdatenanzeige (Monitor)
• PAR = Parameterebenen
• FLT = Fehlerspeicher (FAULT).
Mit der Taste OK öffnen Sie das angewählte Hauptmenü.
Vom ausgewählten Hauptmenü wird stets der numerisch erste Wert
FAULT
angezeigt.
Beispiel: Hauptmenü PAR, Parameter P1.1
Die Anzeige wechselt dabei automatisch zwischen der Parameter-
nummer und dem eingestellten Wert.
P1.1 =1 wird beim esten Einschalten und nach aktivierter Werksein-
BUS
stellung angezeigt.
Mit der Taste OK aktivieren Sie den angewählten Parameter.
FAULT
Der Wert (1) blinkt.
BUS
6 Drehzahlsteller RASP
6.8 Parameter
145
