PNU
ID
Zugriffsrecht
RUN
P6.3
101
–
P6.4
102
–
P6.5
103
✓
P6.6
104
✓
Wert
Beschreibung
rw/ro
rw
minimale Frequenz
0,00 - P6.4 [Hz]
rw
maximale Frequenz
P6.3 - 320 Hz
rw
Beschleunigungszeit (acc1)
0,1 - 3000,0 s ( ￫ Abbildung 103 unten)
rw
Verzögerungszeit (dec1)
0,1 - 3000,0 s (siehe Abbildung 103 unten)
f
out
[Hz]
P6.4
a
P6.3
P6.3
P6.5
t
1

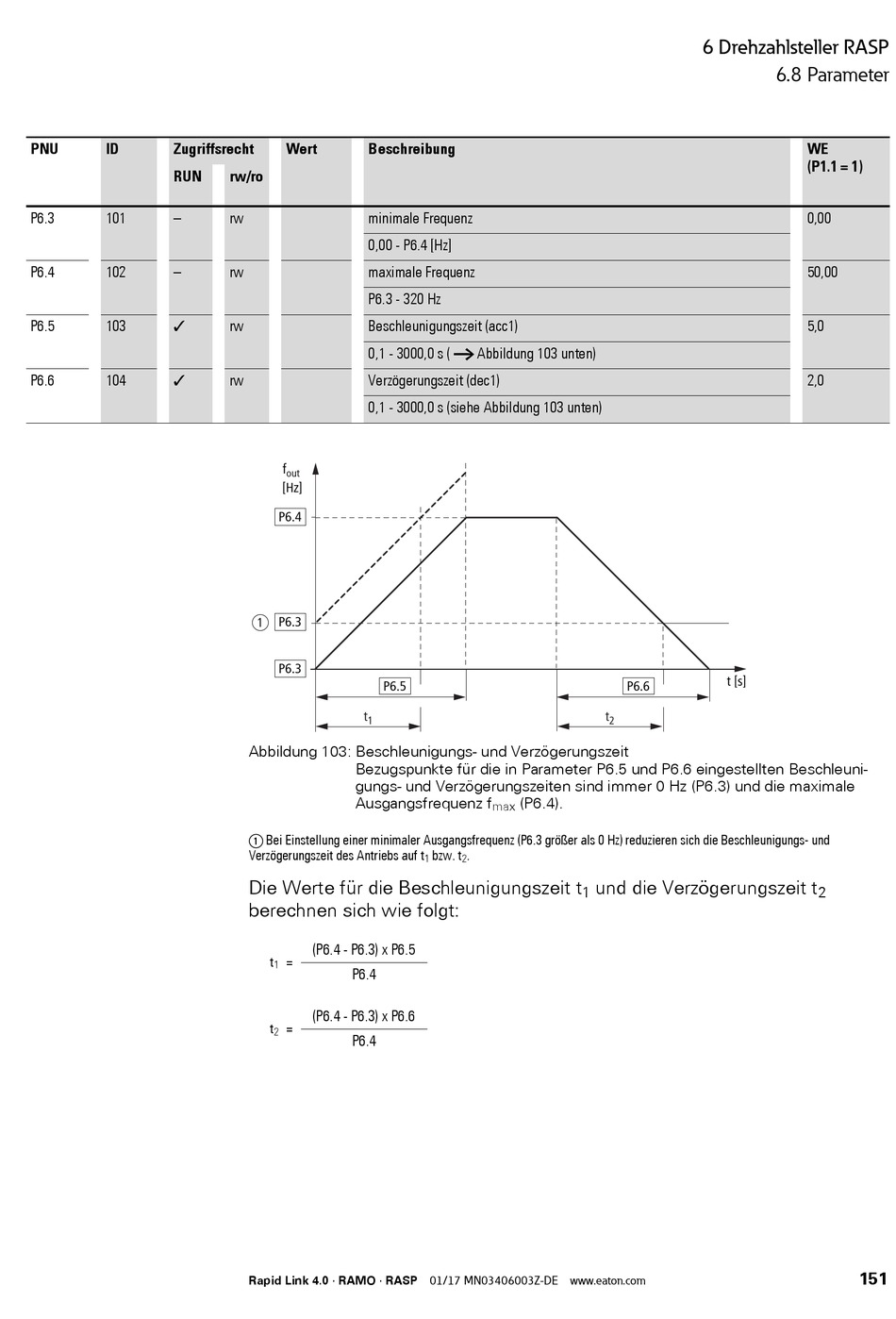

Abbildung 103: Beschleunigungs- und Verzögerungszeit
Bezugspunkte für die in Parameter P6.5 und P6.6 eingestellten Beschleuni-
gungs- und Verzögerungszeiten sind immer 0 Hz (P6.3) und die maximale
Ausgangsfrequenz f
① Bei Einstellung einer minimaler Ausgangsfrequenz (P6.3 größer als 0 Hz) reduzieren sich die Beschleunigungs- und
Verzögerungszeit des Antriebs auf t
Die Werte für die Beschleunigungszeit t
berechnen sich wie folgt:
(P6.4 - P6.3) x P6.5
t
=
1
P6.4
(P6.4 - P6.3) x P6.6
t
=
2
P6.4
Rapid Link 4.0 · RAMO · RASP 01/17 MN03406003Z-DE www.eaton.com
(P6.4).
max
bzw. t
.
1
2
1
6 Drehzahlsteller RASP
t [s]
P6.6
t
2
und die Verzögerungszeit t
6.8 Parameter
WE
(P1.1 = 1)
0,00
50,00
5,0
2,0
2
151
